Как соединить телефонный кабель при обрыве

Каждый домашний мастер должен знать, как соединить телефонный кабель. Такая необходимость может возникнуть в любой момент, например, если внезапно произойдет обрыв кабеля или если телефонную розетку придется переставить в другое место, и кабель нужно будет немного удлинить.

ВНИМАНИЕ! Электромонтажные работы следует проводить только с полным следованием правилам техники безопасности.

Для того чтобы произвести соединение телефонного кабеля, понадобятся кусачки, изолента и резиновые перчатки. Успешное выполнение работы зависит от точного соблюдения некоторых несложных рекомендаций.

Если в доме имеется параллельный телефон, оставшийся в сети после обрыва кабеля, с него необходимо снять трубку, чтобы избежать удара напряжением вызывного сигнала. Если же все аппараты вышли из строя одновременно или к линии подключен всего один телефон, работу в целях безопасности обязательно вести в резиновых перчатках.

Необходимо найти место, где произошел обрыв телефонного кабеля. Если поврежденный участок нельзя определить визуально, можно воспользоваться специальным прибором, так называемым бесконтактным искателем повреждений. В случае отсутствия прибора, на том участке, где возможны повреждения, производится замена телефонного кабеля полностью.

Если телефонный кабель представляет собой так называемую «лапшу», то есть двухпроводной плоский кабель, для его сращивания кабель раздваивают таким образом, чтобы линия разреза оказалась точно посредине. Концы аккуратно зачищают.

Провода одного конца кабеля соединяют с проводами другого конца кабеля. Места соединений необходимо тщательно заизолировать, а также убедиться в том, что телефоны, вышедшие из строя, снова работают.

Если производится ремонт кабеля телефонного, который имеет новую конструкцию, внешнюю оболочку кабеля снимают без риска повредить изоляцию проводников. Двухпроводной кабель сращивают так же, как и кабель ТРП. Если же кабель четырехпроводной, важно соединить между собой жилы, расположенные посредине. Крайние жилы трогать необязательно, так как они не задействованы.

В случае выхода из строя телефонного аппарата, предназначенного для работы с несколькими линиями, крайние провода также необходимо правильно соединить, сращивая между собой проводники одинаковых цветов.

На этом работа по соединению телефонного кабеля закончена. Убедившись в том, что все телефоны функционируют, не забудьте положить трубку на том телефоне, с которого сняли, начиная работу.

Оригинал статьи размещен на нашем сайте cable.ru .

Если этот материал был для Вас полезным, поделитесь им в социальных сетях!

А для того, чтобы не пропустить выход новых статей, ставьте «лайк» и подписывайтесь на наш канал: Кабель.РФ: всё об электрике .

Источник

Найти и обезвредить. Срочный ремонт телефонного кабеля

Кабельные линии регулярно подвергаются неблагоприятному воздействию. Среди самых частых причин повреждений: земляные работы и сдвиги грунта, старение или окончание расчетного срока эксплуатации, перенапряжение, тепловая перегрузка, коррозия, неквалифицированная прокладка кабеля, заводской брак.

Итак, в ходе очередных плановых измерений кабельной линии, ее первичные параметры оказались в неудовлетворительном состоянии. Неисправны несколько пар, вероятно нарушилась герметичность в районе установки соединительных муфт.

Этот рассказ будет о том:

• Как найти место повреждения кабеля под землей.
• Как определить расстояние до дефекта при помощи рефлектометрического метода.
• Как определить наличие дефекта и его идентифицировать (вода в кабеле, обрыв пары или жилы, повреждение изоляции, короткое замыкание, переходные наводки, шумы, перепутанные пары, параллельные отводы и др.).
• Как локализовать повреждение на местности при помощи трассодефектоискателя.

Определение расстояния до дефекта будем производить рефлектометрическим методом при помощи прибора РД Мастер. Кабельный рефлектометр посылает в пару импульс (ширина импульса регулируется в зависимости от длины линии) и по форме и задержке отраженных от неоднородностей (дефектов) импульсов определяет тип повреждения и расстояние до него.

Опыт использования РД-Мастер показал, что это отличный прибор и справляется со своими задачами на «отлично». Минимальные измеряемые расстояния в РД-Мастере от пятидесяти метров. Для поиска повреждений в квартирах он оказался совершенно неэффективным, а при поиске на улице, где кабель имеет длину, превышающую пятьдесят метров (и если еще знать его траекторию залегания) — отличный прибор.

В приборе есть фиксация плавающего дефекта и возможность наложения двух диаграмм друг на друга. Фиксация плавающего дефекта показывает расстояние до места заплыва, а также незаменима при поиске плохого контакта.

Мы имеем дело с кабелем ТППэпЗ 10х2х0,5.

ТППэпЗ 10х2х0,5 — кабель телефонный с 20 медными жилами, с экраном из алюмополимерной ленты, в изоляции и оболочке из полиэтилена с гидрофобным заполнением. При длине кабельной линии 360 метров, на рефлектограмме видны значительные затухания на расстоянии 175 метров.

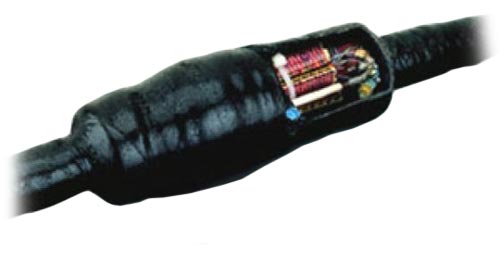

Учитывая тот факт, что на этом расстоянии имеются ранее установленные соединительные муфты, одно из предположений заключается в том, что произошло нарушение герметичности муфтового соединения.

Рефлектограмма кабельной линии

Проверять такие параметры, как сопротивление изоляции, шлейфа, емкости жилы по отношению к земле, будем при помощи прибора ИРК-ПРО.

ИРК-ПРО 7.4 предназначен для определения расстояния до участка с пониженным сопротивлением изоляции кабеля, определения места обрыва или перепутывания жил кабеля. Прибор ИРК-ПРО 7.4 также позволяет измерять сопротивления изоляции и сопротивления шлейфа, омической асимметрии, измерения электрической емкости всех типов кабелей связи.

Чем ниже изоляция, тем проще найти повреждение. А если в том же кабеле присутствует целая жила с хорошей изоляцией, то всё довольно просто. Коротим на противоположном конце линии повреждённую жилу с чистой, а со своей стороны включаем три провода прибора ИРК-ПРО: два провода «А» и «В» идут на «чистую» и повреждённую жилу соответственно. «С» заземляется.

Номер пары	Сопротивление изоляции по отношению к земле, МОм
	1-ый провод	2-ой провод
0	1100	0,3
1	0,46	1,5
2	8	3000
3	900	3,2
4	2500	500
5	2,6	2000
6	4,9	1400
7	3,1	2,2
8	12	9
9	0,4	600

В приведённом примере, три пары не в норме. Имеются поврежденные три пары (расстояние до повреждения ориентировочно 175 м). Имеется обрыв экрана на расстоянии 175 м.

Следует заметить, что точность определения расстояния до дефекта прибором и точность локализации повреждения в кабеле – это разные вещи. Ведь измеренное расстояние еще нужно точно отмерять, а это весьма непростая задача, учитывая запасы кабеля на муфтах, неравномерность глубины залегания кабеля и др. Кроме того, большую погрешность вносят неточно введенные погонные значения сопротивления и емкости или коэффициент распространения (а они постоянно изменяются в ходе эксплуатации).

После того, как приблизительное расстояние до повреждения становится известно, к поврежденной паре подключается генератор трассоискателя и начинается трассировка кабеля. Для этих целей будем использовать прибор ПОИСК-410 Мастер.

Кабельный трассоискатель всегда состоял из двух частей — генератора сигнала (передатчика) и приемника (детектора). Первый подает на кабельную линию сигнал для последующего обнаружения, а второй — фиксирует его. С уверенностью можно сказать, что именно приемник и является «сердцем» трассоискателя.

Источник

Изготовление и ремонт — телефонные кабели своими руками

Современные телефонные шнуры используются в течение длительного времени и практически не претерпели изменений с момента их изобретения в 1970-х годах. Найти телефонные шнуры в магазине сегодня может быть непросто; многие магазины перестали продавать телефонные кабели, так как многие люди сейчас пользуются только сотовыми телефонами. Это особенно актуально для спиральных телефонных шнуров . Поскольку такие кабели становятся все реже, иногда лучше их отремонтировать, чем заменить. В других случаях пользователям может потребоваться кабель, не имеющий стандартной длины.

Существуют небольшие вариации с различными доступными разъемами, а также различными схемами проводки (называемыми распиновками ) для меньших проводов внутри основного шнура. В этом руководстве рассказывается, как прикрепить разъем к концу оголенного телефонного кабеля, а также узнать о различиях между выводами проводки.

ШАГ 1: СБОР ПРИПАСОВ

Есть несколько простых принадлежностей, которые потребуются для установки или ремонта. Ключевыми компонентами являются голый телефонный кабель и разъемы правильного типа. Можно использовать три основных типа разъемов. RJ12 является наиболее распространенным и используется на плоских линейных шнурах, соединяющих базу телефона со стеной. RJ11 — это более старая версия RJ12, и они того же размера. Разница в том, что RJ11 использует четыре внутренних провода (называемых проводниками ), а RJ12 — шесть. RJ12 обратно совместим с RJ11, но RJ11 не будет работать с RJ12.

Спиральные шнуры телефонной трубки используют меньший разъем, называемый RJ9 или RJ22 (оба названия относятся к одному и тому же). Они физически меньше, чем RJ11 / RJ12, и используют четыре проводника.

Помимо разъемов, потребуется всего несколько инструментов. Модульные Щипцы необходимо в любом случае. Пара маленьких ножниц также будет удобно для обрезки лишней проволоки. Тестеры также могут быть полезны после сборки / ремонта кабеля, чтобы убедиться, что он работает правильно. Тестеры также отлично подходят для точного определения проблемы с поврежденным кабелем, например для определения конкретного провода внутри кабеля, который неисправен.

ШАГ 2: СНЯТИЕ КУРТКИ

Большинство инструментов для обжима телефонных кабелей оснащено лезвием для снятия изоляции. В противном случае вы захотите воспользоваться ножницами, чтобы аккуратно снять куртку. Если вы пользуетесь ножницами, убедитесь, что не повредили проводники (если проводники действительно повреждены, отрежьте их и начните заново). Открытый провод должен быть примерно такой же длины, как и разъем, в который они будут входить.

ШАГ 3: ПРИСОЕДИНЕНИЕ КОННЕКТОРА

Вставьте разъем над оголенными проводниками, совместив каждый провод с одним из металлических штырей (называемых контактами ) внутри разъема. Есть два разных способа подключения плоских шнуров: прямой и обратный . Прямые кабели имеют цветные провода в одинаковом порядке с обеих сторон кабеля. Прямые выводы используются для сигналов данных, как в факсимильном аппарате. Обратные кабели имеют цвета в одном порядке на стороне A и в противоположном порядке на стороне B. Обратные выводы используются для голосовых сигналов, как в телефоне.

Прямая распиновка (слева) против обратной (справа)

Убедитесь, что проводники касаются контактов. Если они не касаются или почти не соприкасаются, сигнал не будет проходить через кабель и не будет работать. В этом случае существующий соединитель необходимо отрезать (его нельзя использовать повторно) и заменить новым блоком.

ШАГ 4: ОБЖИМ КОННЕКТОРА

Вставьте разъем в обжимной инструмент и плотно сожмите, чтобы убедиться, что разъем надежно прикреплен к кабелю.

(НЕОБЯЗАТЕЛЬНО) ШАГ 5: ПРОВЕРКА КАБЕЛЯ

Вставьте телефонный кабель в тестер и нажмите кнопку запуска, чтобы начать проверку. Если все индикаторы загорелись зеленым, кабель полностью исправен. Если один или несколько индикаторов загорелись красным, этот конкретный проводник не подключается. В случае выхода кабеля из строя может возникнуть одна из двух основных проблем. Во-первых, вышедший из строя проводник не касается контакта. Это также может произойти, если они недостаточно касаются друг друга, что делает сигнал слишком слабым для работы. Если это произойдет, отрежьте разъем и попробуйте еще раз.

Другая потенциальная проблема — повреждение кабеля. Если в кабеле имеется перегиб или он слишком сильно согнут, проводники могут быть повреждены и выйти из строя. Повреждения могут быть видны снаружи, в этом случае поврежденную часть кабеля необходимо отрезать. Если это сделает кабель слишком коротким или если поврежденное место не удастся найти, вместо него придется заменить кабель.

Источник

Ремонт телефонных кабелей

Ремонт медного многопарного кабеля СРОЧНО, выезд:
Москва и вся Московская область,
Санкт-Петербург и вся Ленобласть

Приём звонков +7 (964) 539-11-40 дежурный
инженер 24/7

Ремонт телефонных медных многопарных кабелей марок:

• Кабель ТППэп
• Кабель ТППэпЗ
• Кабель ТППэпТ
• Кабель ТППэпЗБбШп
• Кабель ТПВнг
• Кабель ТПВнг-LS
• Кабель ТПппПЗ
• КСПП
• КСПЗП
• КСПпП
• КЦППэп
• МКСАШп

Мобильная лаборатория связи Флюк-эксперт выполняет Срочные и плановые аварийно-восстановительные работы медных телефонных кабелей:

• в траншее, котловане,
• на столбах,
• в канализации связи,
• в коллекторе,
• на крыше зданий,
• в здании.

• Консультации БЕСПЛАТНО

• Расчёт стоимости работ БЕСПЛАТНО
• Расчёт стоимости необходимых материалов БЕСПЛАТНО
• Подбор всех необходимых материалов и оборудования БЕСПЛАТНО

+ у нас всегда в наличии кабель и муфты для выполнения срочного ремонта!

Срочный выезд бригады монтажников телефонистов (аварийной лаборатории) по Москве и в радиусе 70 км (50 руб./км) от Москвы в любое время суток для выполнения срочного ремонта телефонного кабеля, выполнения измерений на многопарном кабеле, с целью выявления и устранения повреждений.

Стоимость срочного выезда специалиста 24 часа в сутки от 7т.руб. (стоимость
ремонта (восстановления работоспособности) медного мнопарного телефонного кабеля (в траншее, в здании, на кровле, воздушной линии) без учета муфт 7т.руб.); включает проведение измерений и указание:
места, причины неработоспособности телефонной линии связи, а также мер по устранению неисправности на телефонной линии (коммутация телефонных пар, установка муфт, расшивка телефонных кроссов, телефонных боксов).
Стоимость ремонта указана для кабелей не более 10-ти парного кабеля (включительно). Если кабель емкостью более 10-ти пар, доплата за каждый участок коммутации 1-й пары 300руб.

Стоимость выезда за МКАД, КАД, до 30 км 1,5т.руб., от 30 км до 70 км 3т.руб.

Стоимость выезда на удаленные объекты состоит из из транспортных расходов + рабочее время аварийно-восстановительной бригады, которое как правило составляет от 2-х часов и более. Стоимость указана без учёта ндс. При оплате наличными ндс не начисляется. При безналичной оплате к указанной стоимости добавляется ндс.

Собственный склад наличия (в Москве, на юге г. Москвы, в СПБ на юге Санкт-Петербурга) телефонного кабеля, муфт, 24 часа в сутки, для выполнения срочного и планового ремонта телефонной линии,
замене поврежденных пролетов многопарного телефонного кабеля любой длины.

Выполняем комплекс работ по тестированию телефонной линии, дианостике кабельной линии, на основе всех видом многопарных теленнфх кабелей (ТПП, ТППэп, ТППэпЗп и др.), с двух сторон линии рефлектометром OTDR, замер сопротивления изоляции.
Выполняем анализ полученных при замерах данных, определение возможных причин неисправности (выхода из строя телефонной линии), причины возникновения неисправности кабельной линии, с написанием технического заключения с замечаниями, рекомендациями по восстановлению работоспособности кабельной линии.

Выполняем ремонт телефонной линии (ТПП, ТППэп, ТППэпЗп и др.), с поставкой необходимых материалов (кабелей, муфт, расходных материалов для монтажа), с прокладко кабеля в канализации связи, в грунте, монтаж кабельных муфт на телефонных кабелях, измерения восстановленной линии с оформлением протоколов, постановка отремонтированой (восстановленной) линии на гарантию от 1 года до 5 лет.
