Распиновка COM порта
Распиновка COM порта RS232
Правильная распиновка СOM-порта RS232
Распиновка COM порта — RS232 интерфейс был сконструирован более пятидесяти лет тому назад. А после этого был стандартизирован. В различных периодах усовершенствования технических возможностей компьютеров успешно применялся для подключения к телефонной линии с помощью модема. На данный момент такой интерфейс считается как уже вчерашний день. В основном его невостребованность заключается слишком низким быстродействием. Так как там задействованы линейные сигналы в однофазной форме. То-есть не дифференциальные.
Наружный вид девяти-контактного коннектора RS232
В современных устройствах на смену интерфейсу RS-232 пришел новый, отличающейся существенным быстродействием — USB. Тем не менее, и до настоящего времени их можно встретить в действительности огромное количество в различных аппаратах. Последовательный порт, цоколевка которого описана ниже, очень востребован в изделиях предназначенных для промышленных целей, а также для медицинского оборудования.
В бытовых условиях необходимость в применении стыковочных проводов для соединения с COM-портом в большинстве случаев появляется в определенные моменты. Например: когда возникает необходимость работы с периферией ранних лет изготовления, и требующих создать взаимосвязь с персональным компьютером. Помимо этого, его можно часто обнаружить в девайсах для загрузки программы в микроконтроллер.
Характерные особенности порта
Что касается самой контактной колодки интерфейса RS-232 и ее кабельной составляющей, то они собраны на 9-пиновом разъеме D-Sub. Штыревые контакты размещенные в двухрядном варианте, для обеспечения точности подсоединения вилки к разъему, форма колодки имеет несимметричную конструкцию. Все контактные штырьки обозначены номерами, подробнее как делается распиновка COM порта обозначено в приведенной ниже таблице.
Таблица
| Номер контакта | Назначение | Обозначение |
| 1 | Активная несущая | DCD |
| 2 | Прием компьютером | RXD |
| 3 | Передача компьютером | TXD |
| 4 | Готовность к обмену со стороны приемника | DTR |
| 5 | Земля | GND |
| 6 | Готовность к обмену со стороны источника | DSR |
| 7 | Запрос на передачу | RTS |
| 8 | Готовность к передаче | CTS |
| 9 | Сигнал вызова | RI |
Множество устройств во время своей работы задействует не все контакты, а только необходимую им часть, поэтому исходя из этого обусловливается реальная распиновка COM-порта. Необходимая информация об это имеется прилагаемой документации к соответствующему оборудованию.
Соединительный кабель
Если нет необходимости задействования все контактной группы, то в таком случае можно использовать обычную витую пару. При этом ее отдельные провода припаиваются к вилке и контактам в колодке разъема. Ввиду ограниченного пространства в самой колодке, в местах пайки провода желательно помещать в кембрик.
Наибольшее расстояние связи относительно стандарта должна быть более 15 метров. Если требуется ее увеличение, тогда для этого нужно использовать экранированный провод.
COM порт — лекция
Источник
Как подключить весы CAS к компьютеру
Вы купили весы CAS с возможностью подключения их к компьютеру. И теперь Вам необходимо это сделать. Что для этого необходимо. Давайте разберемся.
Для начала Вам надо убедиться есть ли у Вашего компьютера или POS системы разъем COM порта.
Выглядит он так (на рисунке обозначение RS232):
Если у Вас нету этого разъема, порта, то Вы можете приобрести практически в любом компьютерном магазине переходник с USB на COM порт.
К примеру такой:
Переходник с USB на COM порт.
Но тут Важно заметить. Использование этого переходника как рулетка. Не каждый подходит и заранее узнать будит ли он работать с весами не возможно. Как показала практика не плохо работает переходник на чипе Prolific PL2303- win10, а так же кассы на Android прекрассно поддерживают этот чипсет и проблем с установкой драйверов быть не должно.
Далее. Нам нужен провод через который мы можем физически соединить COM порт компьютера с весами. Для чего нужно городить подключение через два провода? Дело в том, что сам COM порт на компьютере или переходник имеют прямой выход, а для подключение весов чаще всего требуется перехлёснтое соединение, что и делает данный кабель.
Стандартный крос провод можно найти в магазине, но чаще всего у весов может быть своя распайка и такой провод вряд ли Вы найдете в компьютерном магазине. Его надо либо приобретать заранее там же где Вы купили Весы либо сделать самостоятельно.
Для этого нам понадобится разъем стандарта D-SUB. В частности DE9. Еще его называют RS-232. (Мама и папа).
Выглядит он так:
Далее нам нужен провод, что бы у него было не менее 3х жил.
И согласно схеме ниже произвести его распайку. К примеру так:
схема распайка разъема RS232 для весов CAS
Но для каждой группы весов cas распайка кабеля индивидуальна и приведена ниже:
После подключения весов нам надо определиться с какой программой мы будим использовать весы.
Если это программное обеспечение 1С то нам еще понадобиться покупка драйвера весов. Тем ни менее всегда можно найти и бесплатные драйвера на весы определенных моделей.
Если это какая то кассовая программа к примеру Frontol или ШтрихКассир, то драйвер весов уже присутствует в программном обеспечении.
Тем ни менее проверить работоспособность весов можно и на бесплатной программе CASconnector. Она поддерживает протоколы обмена весов AD (AD, AD-H, AP, EB, ED, ED-H, PB, PDI, DB, DB-H, DB-II, HB, HD, SW, SWN, PR (LCD), ER, ER-Jr, ERII).
Источник
Распайка кабелей для торгового оборудования

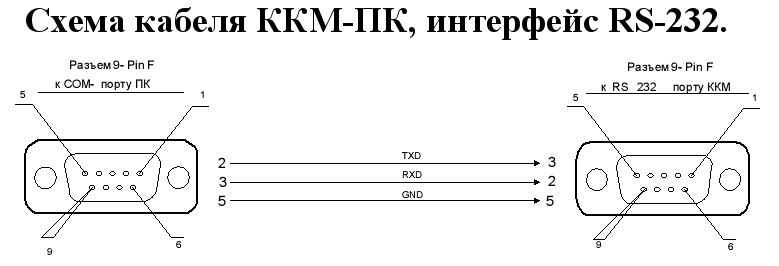

В процессе эксплуатации иногда возникает потребность в изготовлении интерфейсного кабеля для соединения с компьютером того или иного устройства.

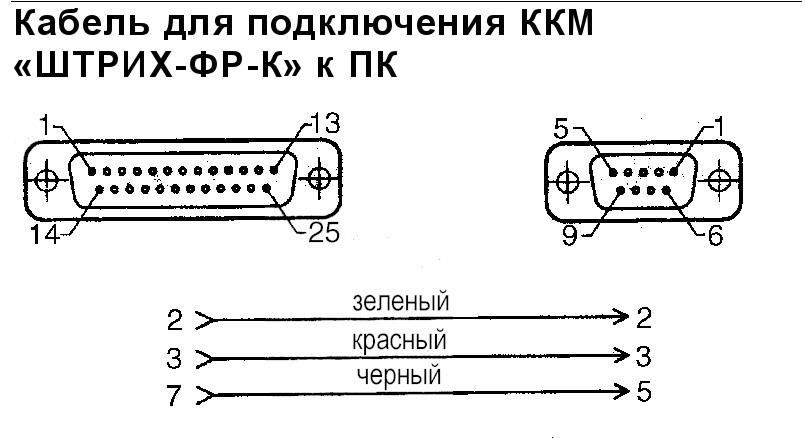

ФР Штрих с 25pin мама разъемом на борту . Штрих-ФР-К, Штрих-ФР-Ф, Штрих-Мини-ФР-К, Штрих-Комбо-ФР-К, Штрих-950К, Меркурий МСК(протокол Инкотекс, Штрих)
ФР Атол. Феликс-РФ, Феликс-02К, Феликс-РК, Феликс-3СК, Fprint-02K, Fprint-03K, Fprint-77K, Fprint-5200K, Штрих-LIGHT-ФР-К, ПТК Retail-01К
ФР Элвес-ФР-К
ФР PayCTS-2000K, PayVKP-80K, PayPPU-700K
ФР ПРИМ 08ТК (вариант I). При автотестировании «Код поставки 1.2LPC08»
ФР ПРИМ 08ТК (вариант II). При автотестировании «Код поставки 5.0001L8 или 5.0002L8»
ККМ АМС100К (вариант II), АМС100МК
Принтер CITIZEN CLP 521 , CLP 621
Принтер Custom TPT 60 CM, VKP 80 (не путать с ККМ)
Кабель подключения Штрих-М-ТВД к компьютеру

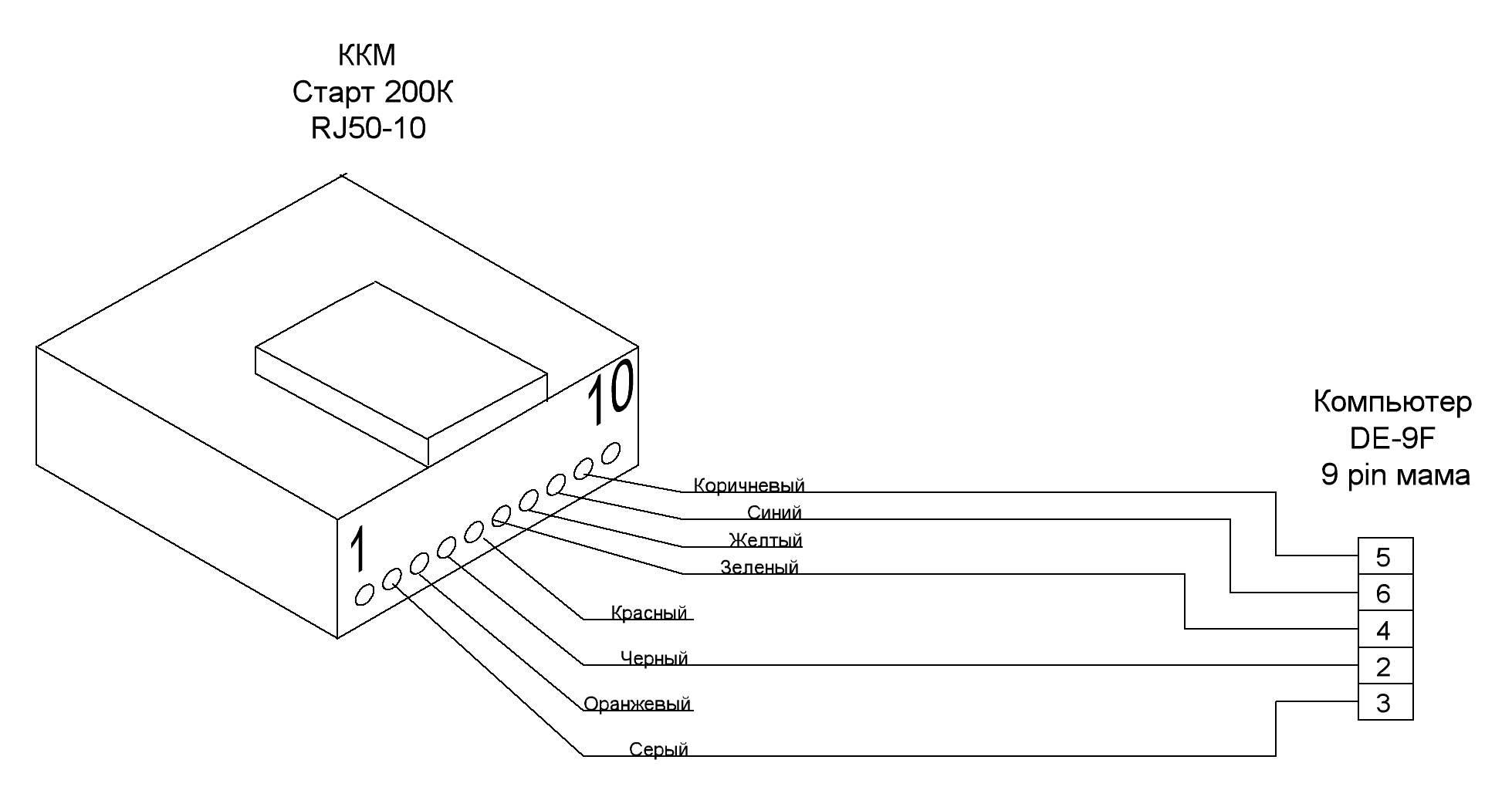

Кабель для ФР Старт 200К
Разъем денежнего ящика для ФР Штрих
Разъем денежнего ящика для ФР ПРИМ 08ТК
Разъем кабеля питания 24 вольт для фискальных регистраторов (кроме Феликс 02К)
Кабель для смены прошивки BIOS для весов DIGI SM300 по RS232
Кабель для весов CAS LP по RS232 (вариант I)
| Весы 9 pin ПАПА | PC 9 pin МАМА | Картинка | |||||||||||||||||||||||
| 2 | 2 |
| Весы 25 pin МАМА | PC 9 pin МАМА | Картинка | ||||||||||||||||||
| 2 | 2 |  Кабель для весов CAS CL5000J по RS232
|
