Делаем шнур для электроинструмента на разъемных коннекторах
При работе в домашней мастерской или гараже часто приходится использовать несколько видов электроинструмента. Вот только это порой доставляет немало хлопот — постоянно приходится путаться в проводах.
Впрочем, эту проблему можно решить раз и навсегда. Но только для этого нужно будет провести модернизацию имеющегося в наличии электроинструмента (УШМ, дрель, лобзик, ручной фрезер и т.д.)
В данном случае автор предлагает сделать быстросъемный шнур на разъемных коннекторах. Суть в том, что делается один удлинитель со штекером, а ответная часть встраивается в корпус электроинструмента. Заводские шнуры необходимо будет обрезать.
Соединение типа «папа-мама» удобно тем, что надежно фиксируется, а также при необходимости его очень быстро можно разъединить. После такой модернизации провода больше не будут путаться под ногами, и пользоваться инструментом будет намного удобнее.
Основные этапы работ
Установить эти разъемные коннекторы можно практически на любой инструмент, однако придется немного доработать внутреннюю часть корпуса. И первым делом решил модернизировать болгарку.
При наличии под рукой бормашинки это не займет много времени. Надо расточить отверстие в корпусе под диаметр «розетки».
Чтобы зафиксировать ответную часть разъемного соединения в корпусе, мастер использует эпоксидную смолу. Для большей надежности можно усилить это место стеклотканью. В итоге «хвостик» у болгарки получился достаточно надежным и прочным.
В случае с электродрелью, шлифмашинкой, а также другим инструментом, корпус которого состоит из двух половинок, «розетка» устанавливается только в одну из частей. Это необходимо для того, чтобы потом можно было разбирать инструмент для чистки и ревизии.
Для «армирования» эпоксидки можно использовать фиброволокно. Подробнее о том, как своими руками сделать универсальный шнур для электроинструмента на разъемных коннекторах, рекомендуем посмотреть в видеоролике на нашем сайте.
Источник
Быстросъемный шнур для инструмента

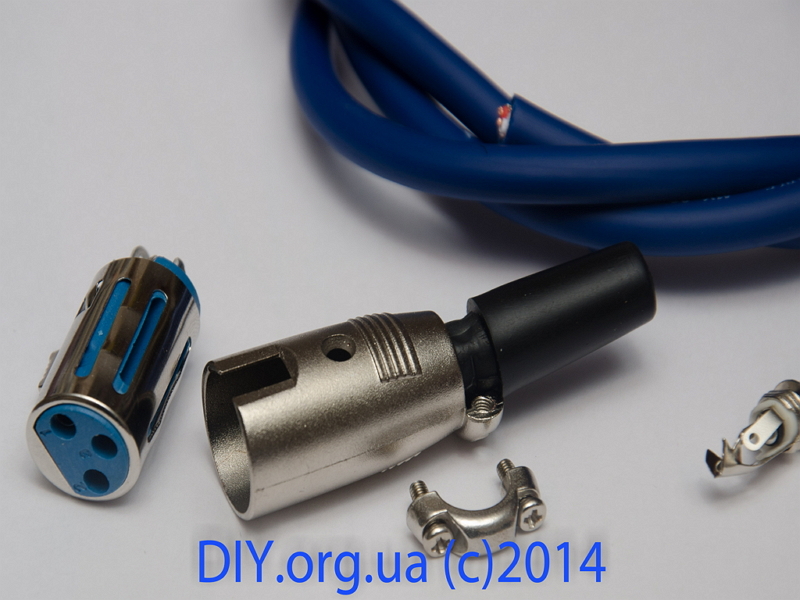

Быстросъемный шнур для инструмента из музыкального разъема от микрофона. Проверен временем и реальным производством. Имеет право на жизнь.
Вот, вот, и я говорю.
Бабы давно уже придумали на эти XLR разъёмы дилдо подсоединять на трахательные машины, просто для удержания, без электричества конечно.
Нажал на кнопочку и вот тебе уже более толстый и длинный инструмент установлен за секунду, почти как у ТСа.
а зачем такой разъем, если как бы уже есть готовый, давно придуманный )))
очень надеюсь что когда нибудь в этот провод все таки подключат микрофон !
Это точно . Не стоит использовать XLR в силовых цепях . Для этого есть Powercon . Установочные размеры те же , но это специализированный девайс . По надёжности , долговечности , безопасности и удобству — самое то .
В условиях производства? Шнур повредил и на полчаса весь цех встанет
| Цитата (dokisnet @ 30.05.2018 — 22:04) |
| удобно, когда ты один работаешь с инструментом. А если несколько человек, разными инструментами, да одновременно? несколько проводов, не? |
И зачем тогда эти разъемы?

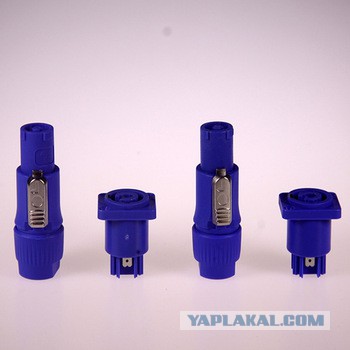

Тогда уж не Speakon, а Powercon.
Почти то же самое, но применяется в разъемах питания звуковых и световых приборов.

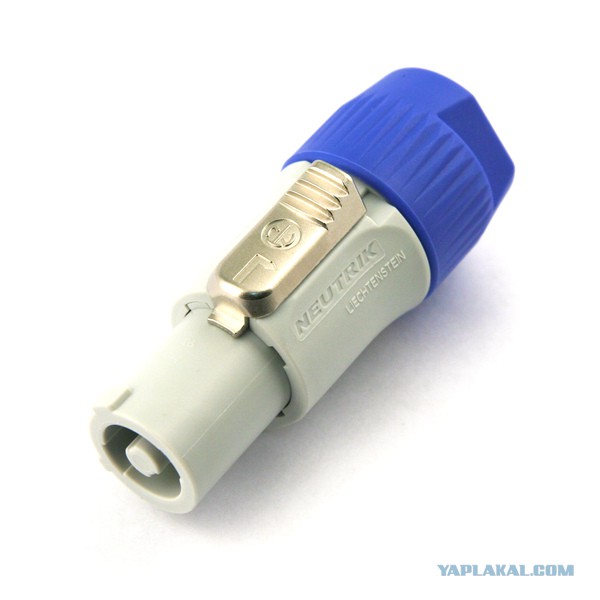

Типа этого:
Выходной разъем PowerCon кабельный, 20 A / 250 В.
| Цитата (major1955 @ 30.05.2018 — 22:05) |
| Микрофонный разьём для подключения электроинструмента.. Нет ну конечно китайские производители указывают рабочее напряжение 250В и ток до 16А, но вот я им не верю совсем. (европейцы скромно указывают 1А и 100В ) Кто там на премию Дарвина последний? |
На рынке в «пьяных» рядах Советских ШРов море на любой вкус.
М-да, вот так расслабился, едешь с разным инструментом на дачу, а кабель один взял, типа универсальный же, а тут кабель возьми и наебнись!
Всё, дела встали, мозгоебля от жены и тёщи обеспечена, отдых сорван.
А если на каждый инструмент свой кабель тащить, то какой тогда смысл этой задумки?
Разъем XLR, если не подделка, то имеет характеристики, ток нагрузки до 15А, максимальное напряжение 600В. Для домашнего инструмента достаточно.
XLR разъём для питания электроинструмента?
Оригинально .
А чего не байонет?
И где здесь удобство, если предположим мне нужны сразу электролобзик и дрель?
Что, я буду туда-сюда перетыкать каждый раз? Он так быстро из строя выйдет, да и током ёбнет рано или поздно.
И правильно тут товарищ написал. Звуковой разъём не для таких дел. Там толком толстый провод не заизолируешь, мало расстояние между штырьками. Я работал с этими разъёмами!

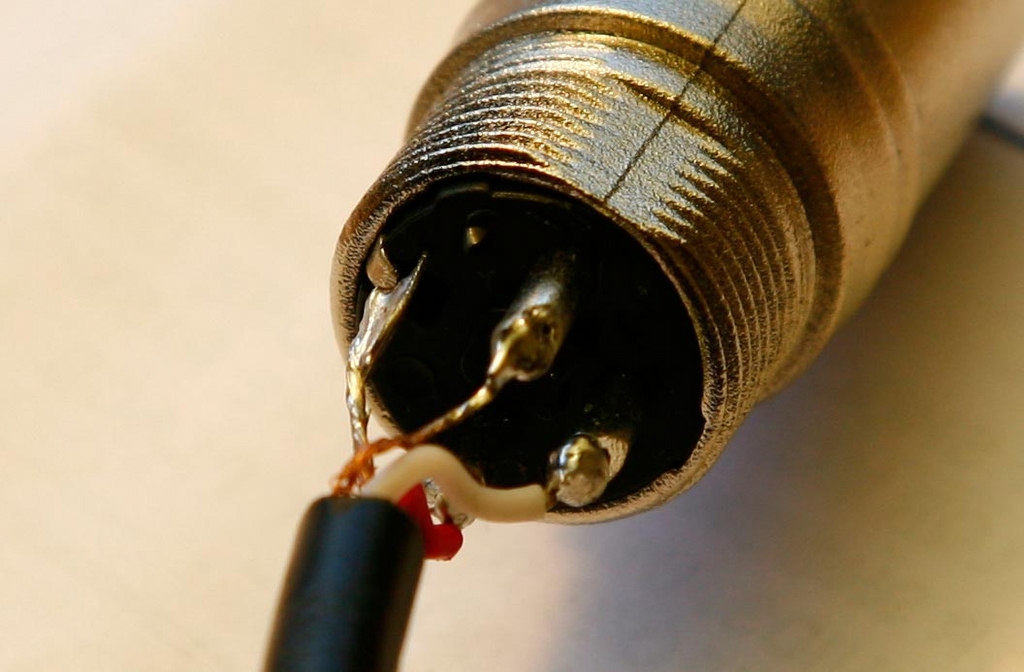

ЗЫ. Вот потроха. Куда там 0,75 провод впихивать?
В армейской технике изоляция пинов друг от друга производилась ПВХашными кембриками , технология проверенная , так что , видимо глупый ты , а не я .
Смотри картинку . Какие проблемы с фиксацией ?
Да и чел в ролике говорит , что поработать успел -проблем не возникло.
Оба на! Китайские производители (продавцы) электроники подтянулись
XLR аудио разъёмы для малых токов, на мощный инструмент его ставить глупо,
логичнее юзать Speakon
они ушли из России, к сожалению, люблю эту контору.
Это XLR разъем для микрофонов/компрессоров/эквалайзеров и прочей околомузыкальной аппаратуры для их балансных соединений/фантомного питания/управления светомузыкой итд итп, перечислять много всего. Для 220 совершенно неразумно использовать данные разъемы. Как выше заметили, есть спиконы (ну похожие на них, с защитой от дурака, чтобы в колонку 220 не воткнуть), используются для питания мощных усилителей и активных сабвуферов, рассчитаны на ток до 40А. Вот их и надо было колхозить.
Сделал аналогично. Только использовал разьем из компьютерного БП, немного доработав напильником. 2 маленьких 125мм болгарки, одна 230мм, дрели 400Вт и 1кВт, 2кВт сабельная пила, электролобзик и ручная циркулярная пила и электрорубанок. С проводами проблем нет, закреплены возле рабочих верстаков и сделал пару длинных, переносных. Работаю инструментом только сам или сын, ибо «инструмент и жену», предпочитаю ни кому не давать. Удобство еще в том, что часто приходится перевозить инструмент от гаража до мастерской, или поработать дома, а у меня их 2.. И при этом не надо постоянно сматывать/разматывать. Ну а кто работал нескольким инструментом одновременно, тот знает, что через полчаса провода спутываются так, что приходится отключить их и распутывать.
Источник
Кабель для электроинструмента.
Подскажите уважаемые знатоки кабельной продукции, есть ли какой-нибудь резиновый кабель,который можно использовать для питания ручного инструмента. Кроме КГ,он толстый, не везде влезает в «трубочки» на рукоятке. ПВС по диаметру нормальный,но пластмасса. Больше интересует 2*0.75 , 2*1 , 2*1.5.
H05VV-F — стандартный для электроинструмента. Но, даже от DeWALT — лопается на морозе. ПВС, ШВВП — можно использовать только внутри помещений. ПВС, при положительных температурах — допустимо вне помещений.
И лучший выбор- КГ ! Есть в продаже и указанных вами сечений, по наружному диаметру подходящих.
Возможно использование шнуров от утюга, с оплеткой (марку запамятовал). Или поиск, экзотических РПШ (рудничный переносной шланговый), мелких сечений.
ПPOPAБ написал :
И лучший выбор- КГ ! Есть в продаже и указанных вами сечений,
Есть то он есть.
Suever написал :
не везде влезает в «трубочки» на рукоятке.
Были у меня куски (остатки 15 летней давности) аналогичные нашему КГ,диаметр потоньше при том же сечении,резина покачественней, надпись Nokia,да кончилось всё. Не знал что Нокия провода делает,но так там написано было.
на моих есть H05RN-F. H07RN-F вроде по резиневее будут
Может попробовать приобрести как запчасть. В сервис центре.
Есть только готовые шнуры с разъемами,типа под Кресс,Фестул. Просто кабеля метражом нет,по крайней мере у нас. Ставят всем ПВС,и не заморачиваются особо.
Suever написал :
готовые шнуры с разъемами,типа под Кресс
угу, 850р 6 метров стоил недавно.
greg111 написал :
на моих есть H05RN-F. H07RN-F вроде по резиневее будут
Найти бы метражом,а то только вагонами предлагают,в инете.
greg111 написал :
угу, 850р 6 метров стоил недавно.
Смотрел его на днях,что-то он мне сильно резиновым не показался.
Suever написал :
Просто кабеля метражом нет,по крайней мере у нас.
Обычно имеется несколько вариантов длин и сечений с литой вилкой, и обжатыми концами.
Suever написал :
Ставят всем ПВС,и не заморачиваютя особо.
Для инструмента нижней ценовой категории. Для бренда — не солидно.
Как вариант: присмотреть в магазине/рынке инструмент с подходящим Вам кабелем и заказать у производителя через «интернет».
Suever написал :
Смотрел его на днях,что-то он мне сильно резиновым не показался
а мне он понравился больше чем на БОШе. смахивает на КГ. а этот
ПPOPAБ написал :
Обычно имеется несколько вариантов длин и сечений с литой вилкой, и обжатыми концами.
Должны быть такие,но в округе СЦ не усложняют себе этим жизнь.
Российский аналог ПВС, т.к. оболочка и изоляция — ПВХ в данном кабеле. » >
Можете рассмотреть как вариант провода марки РПШ » > либо кабель ПРС » > .
А еще лучше если вы уточните наружный диаметр «трубочки» на рукоятке.
Присоединяюсь к рекомендации Alex___dr — ПРС.
Российский аналог ПВС
то то я смотрю похожи больно.
Alex___dr , Кольчуга Спасибо за ссылки.
Судя по ним РПШ,имеет тот же диаметр,что и КГ. ПРС получается лучший вариант,самый тонкий,при том же сечении.
Кольчуга написал :
А еще лучше если вы уточните наружный диаметр «трубочки» на рукоятке.
Самый «больной» момент на сегодня, это сечение 2*1,для малых УШМ. Родной провод имеет толщину 6.7 мм, «трубочку» не мерил, но КГ с таким сечением туда не лезет. Вроде сходится с табличными данными ПРСа. Объехал сегодня ряд магазинов,ПРС нет,и говорят не бывает.
Источник
Ручные пресс-клещи
Найдено 830 товаров
Категория
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 2 512 р.
Цена за ед. товара: 628 р. 728 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 6 232 р.
Цена за ед. товара: 1 558 р. 1823 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 5 128 р.
Цена за ед. товара: 1 282 р. 1481 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 3 612 р.
Цена за ед. товара: 903 р. 1044 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 4 928 р.
Цена за ед. товара: 1 232 р. 1500 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 1 724 р.
Цена за ед. товара: 431 р. 497 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 4 716 р.
Цена за ед. товара: 1 179 р. 1259 р.
Одним из видов профессиональных инструментов являются ручные пресс-клещи, или кримперы. Они предназначены для работ по обжимке кабелей и проводов.
Виды пресс-клещей
Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клейм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.
Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.
Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей. При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного наконечника. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.
Как выбрать пресс-клещи?
- Диапазон опрессовки. Эта характеристика показывает максимальные и минимальные сечения кабелей, которые ручные пресс-клещи способны опрессовать. Если предстоит работать с кабелями небольших сечений, то стоит выбрать пресс-клещи с диапазоном от 0,5 до 6 мм2, а для толстых кабелей нужно приобретать инструмент с диапазоном 10 — 25 мм2.
- Изоляция ручек. Обычно ручки пресс-клещей изготавливаются из пластика, но у некоторых моделей кримперов есть специальные прорезиненные вставки. Резина не проводит электрический ток, поэтому если кабель, с которым работают ручными пресс-клещами, окажется под напряжением, человеку не будет грозить опасность поражения током.
В нашем интернет-магазине Вы можете выбрать и купить ручные пресс-клещи для электромонтажных работ и кримперы. Для того чтобы сделать заказ, позвоните менеджеру по телефону или добавьте выбранный товар в корзину.
