UTP-5e LANMAX 4x2x0.5 (Бухта 305m) Кабель витая пара наружный

Описание:

Описание:
Неэкранированный медный кабель, 4 пары, категория 5е, одножильный Кабель подходит для горизонтальной прокладки в локальных сетях

Материалы:
Проводящий материал: проволока из мягкой отожженной электролитической меди Изоляция жил: полиэтилен высокой плотности Внешняя оболочка:PE (полиэтилен)

Технические характеристики:
Диаметр проводника (жилы): 0,5 мм (24 AWG)
Диаметр проводника с оболочкой: 0,9 ± 0,02 мм
Внешний диаметр (размер) кабеля: 5,1 ± 0,2 мм
Толщина внешней оболочки: 0,4 мм
Минимальный радиус изгиба: 4 внешних диаметра кабеля
Усилие на разрыв рипкорда: 10 кг
Удлинение жилы: не менее 14%
Растягивающее усилие: 92 H
Температура прокладки: -5°C – +50°C
Рабочая температура: -20°C – +75°C
Стандартная упаковка: бухта в картонной коробке 305м,
Вес бухты 305м — 9кг. * Информация и изображения на сайте не являются публичной офертой, носят ознакомительный характер и могут отличаться от описания, представленного в технической документации производителя.

Источник

UTP-5e

Марка UTP-5e

UTP-5e — кабель для компьютерной и радиоэлектронной техники. Используется для передачи сигналов с высокой частотой. Повышает скорость передачи информации и устраняет помехи. Имеет от 1 до 300 пар проводников. Категории — 5 и 5е наиболее часто используются для локальных компьютерных сетей. Токопроводящие жилы производятся из меди или омеднённого алюминия. Иногда витые пары 5-ой категории используют при организации телефонных сетей. Проводники скручены попарно и изолированы друг от друга.

Характеристики

• UTP — unfoiled twisted pair — витая пара без экрана
• тип прокладки — внутренний
• категория — 5 и 5е
• тип проводника — многожильный
• скорость передачи данных — от 100 Мбит/сек
• волновое сопротивление — около 100 Ом
• искажение — до 45 нс/км
• рабочая частота — от 1 до 100 МГц
• рабочее напряжение — от 500 до 750 В

Приобрести кабель UTP-5e

Для оформления заказа на сайте фирмы Кабель-М, пожалуйста, заполните заявку и отправьте её по электронной почте. Опытные менеджеры свяжутся с Вами в ближайшее время и подберут наиболее выгодной коммерческое предложение. Консультирование осуществляется совершенно бесплатно. Доброжелательные специалисты всегда готовы к общению и находят индивидуальный подход к каждому клиенту. Для организации адресной доставки используются транспортные компании. Перевозки осуществляются профессиональными водителями в установленные сроки. Специалисты ожидают Ваших звонков.

Источник

Вес кабеля витая пара и создаваемая им нагрузка на лотки

Сколько весит кабель витая пара? Нам нужно подобрать лотки для укладки 1000 четырехпарных кабелей, а прикидочные расчеты дают какой-то странный результат – в районе 50 кг на 100 кабелей. Сколько весит каждый метр кабеля и какие лотки подойдут для такого количества?

Точный вес кабеля зависит от его производителя и марки, и такие данные надо искать в каталогах изготовителей. Выбор лотков, в свою очередь, зависит не только от количества кабелей, но и от других факторов, и дать однозначную рекомендацию – дескать, «берите такой-то лоток на тысячу кабелей, он лучше всех» – невозможно. Но чтобы предоставить вам основу для прикидочного расчета, можно привести несколько цифр и предложить соображения по выбору лотков. Точные расчеты и последующий выбор придется делать вам самим.

В зависимости от используемых изготовителем единиц измерения вес кабеля может выражаться в килограммах на определенную длину (как правило, на 100 или 1000 метров) кабеля либо в фунтах (как правило, на 1000 футов, то есть 305 м – это типовая длина кабеля на катушке или в коробке). Вот данные, взятые из каталога компании Siemon, и их перевод в метрическую систему мер.

Категория и тип кабеля витая пара производства компании Siemon	Вес в фунтах на 1000 футов	Вес в кг/1000 м или в г/м	Вес в кг/м, округленный вверх
Категория 5е, тип Riser	20	29.76	0.03
Категория 5е, тип Plenum	21	31.25	0.04
Категория 6, UTP, тип Riser	25	37.20	0.04
Категория 6, UTP, тип Plenum	30	44.64	0.05
Категория 6А, UTP, тип Riser	44	65.48	0.07
Категория 6А, UTP, тип Plenum	45	66.97	0.07
Категория 6А, F/UTP, тип Riser	54	80.36	0.09
Категория 6А, F/UTP, тип Plenum	52	77.38	0.08
Категория 7, S/FTP, типы Riser и Plenum	50	74.41	0.08

Если у вас есть величина в фунтах на 1000 футов, то ее можно перевести в кг/м умножением на округленный коэффициент 0.0015 или, что то же самое, делением на приближенное значение 672. (Напомним: 1 фунт = 453.59. г ≈ 0.454 кг; 1 фут = 30.48 см ≈ 0.305 м). В столбце «Вес в кг/м» все значения специально округлены вверх, чтобы застраховаться от ситуации, когда из-за математического округления будут выбраны недостаточно выносливые по весу лотки.

Вес кабеля может меняться по разным причинам: каково сечение медной жилы кабеля, есть ли экран, какого он типа, какой полимер использован для внешней оболочки кабеля, из какого полимера изготовлена изоляция проводников и какой она толщины, есть ли дополнительные элементы конструкции. Как видите по таблице, иногда тяжелее оказывается кабель Plenum, иногда Riser, а иногда их вес одинаков.

Как правило, в каталожных данных приводится вес только самого кабеля. Однако некоторые производители ведут расчеты через вес отгружаемой упаковки с кабелем. Тогда в каталожных данных отражается и вес кабеля, и вес тары; цифры погонной нагрузки становятся несколько больше. Это не имеет большого значения, поскольку при их использовании вы подберете лоток, способный выдержать нагрузку даже больше, чем будет на самом деле. Разница пренебрежимо мала для картонных коробок со свободной намоткой, но также не очень велика и для катушек: например, при поставке кабеля в катушке 500 м сама катушка может весить до 2-3 кг в зависимости от материала, из которого она изготовлена. На каждый метр кабеля придется «перевес» максимум в 6 г. Конечно, если у вас в лотке будет лежать 1000 кабелей, то это составит 6 кг «перевеса», но сам кабель на этом участке, например, для экранированной категории 6А, будет весить более 80 кг, так что в процентном отношении расхождения не так уж велики. Лоток в любом случае придется ставить большой и очень прочный.

При выборе лотка придется учитывать не только его размеры, но и конструкцию, и виды крепежа, и расположение опор. Рассмотрим эти параметры по порядку.

Размеры

Если вернуться к примеру с экранированным кабелем категории 6А, то для 1000 кабелей, диаметр каждого из которых 7.4 мм, согласно телекоммуникационным стандартам необходим лоток с площадью поперечного сечения не менее 860 см 2 (см. ответ на вопрос 128). При максимально допустимой используемой глубине лотка 150 мм (по требованию того же стандарта) его ширина должна быть 600 мм. И ведь это без учета запаса на будущее! Если необходимо оставить резерв 50% на будущий рост системы, лоток должен быть вдвое шире либо их надо ставить два, а не один.

Конструкция

Для больших нагрузок категорически противопоказаны конструкции трасс, в которых элементы не жестко связаны друг с другом. Например, популярная серия лотков SnakeWay производителя Marshall Tufflex в данном случае может оказаться принципиально неприменимой – она предназначена для тех случаев, когда кабелей не очень много, а гораздо важнее обеспечить гибкость трассы и возможность придать ей буквально любую форму. Возможно, в такой ситуации не стоит использовать и проволочные лотки, и даже перфорированные лотки из оцинкованной стали, а следует отдать предпочтение более прочным и выносливым лестничным лоткам, предпочтительно из легированной стали.

Информация про лотки разного типа приводится в каталогах изготовителей: Vergokan, Cablofil и другие.

Виды крепежа

Для лотков, в которые будет уложено большое количество кабеля, может оказаться ограниченно применимым крепеж на двух шпильках (по одной с каждой стороны лотка) и полностью исключенным крепеж на шпильках, расположенных по центральной оси лотка. Возможно, лучшее решение – крепление к стене на опорах с ребрами жесткости. Эта информация также приводится в каталогах производителей для каждого типа и размера лотка.

Расположение опор

У изготовителей в обязательном порядке приводятся диаграммы нагрузки, показывающие, какой вес может выдержать лоток в зависимости от длины пролета. Например, схема, приведенная ниже, позволяет определить максимальную весовую нагрузку для лотков KBSI производства компании Vergokan. Чем больше расстояние, тем меньше нагрузка, при этом зависимость носит нелинейный характер.

Изготовители могут приводить подробные инструкции по месту расположения опор, в том числе и с пояснением последствий нарушения таких требований. Например, точки опоры категорически нельзя располагать непосредственно под точками стыковки секций лотка. Большинство производителей ссылаются на стандарт IEC 61537, в котором упоминается, что наибольшую нагрузку лотки могут выдержать при расположении точек опоры на расстоянии в 1/5 длины секции лотка от края, что соответствует построению эпюр по законам механики. На этом принципе основаны тесты и испытания, описанные в стандарте и проводимые независимыми лабораториями при сертификации продукции. После испытаний изготовители могут сделать требования по размещению опор даже более строгими, чем рекомендует стандарт, для обеспечения дополнительной надежности.

Частое расположение точек опоры уменьшает провисание лотка (максимальное отклонение от горизонтали – в середине пролета – нормируется стандартом). Но при использовании даже самых прочных и часто расположенных опор при заполнении лотков надо следить за тем, чтобы нагрузка распределялась равномерно по ширине, иначе может возникнуть продольное скручивание лотка.

Источник

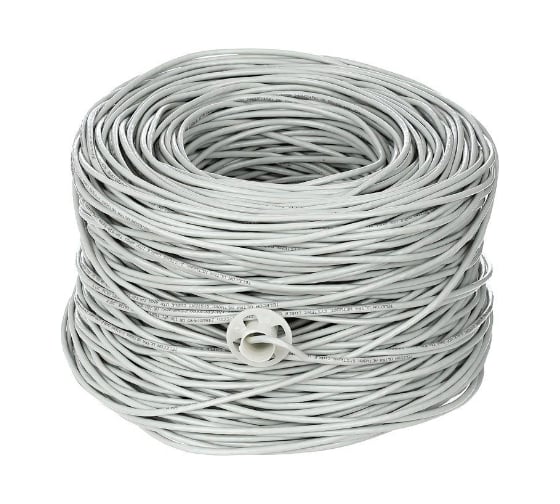

Кабель Telecom Ultra Base UTP 4 пары, категория 5е, медь, бухта 305м, 1000FT p/n: CU540

• Категория: 5e
• Количество жил: 8 шт
• Сечение жилы кабеля: 0,125 мм²
• Экранирование: UTP
• Наличие троса: нет
• Бронирование: нет
• Материал: медь, ПВХ

Все характеристики

Спишите до 2020 р. бонусами Начислим 50 бонусов

Технические характеристики Telecom Ultra Base UTP 4 пары, категория 5е, медь, 305м, 1000FT p/n CU540

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Этот товар из подборок

• Россия — родина бренда
• Китай — страна производства

Информация об упаковке

• Единица товара: Штука
• Вес, кг: 7,50
• Длина, мм: 220
• Ширина, мм: 360
• Высота, мм: 360
