БРС для РВД ниппель+розетка (QS 12 СМ М20х1.5)
- Другие способы доставки
БРС QS 12 СМ М20х1.5 (ниппель+розетка )
Фиксация системы(QS): шариковая фиксация полумуфт, одностороннее «соединение-разъединение»
Условный проход: 12 мм (1/2»)
Тип полумуфты: (М) полумуфта охватываемая
Тип штуцера: (СМ) конус 60°
Размер присоединительной резьбы: М 20х1.5
Номинальный поток: 45 л/мин
Номинальное рабочее давление : 25 МПа
Разрывное давление: 100 МПа
Рабочая температура: от -25°С до +125°C
Соединение полумуфт: без давления
Материал полумуфт: углеродистая сталь
Материал уплотнений: FKM фторкаучук
Изготовитель: Украина
Муфты серии QS отвечают требованиям стандарта ISO 7241-A
Продукция не подлежит обязательной сертификации
Вес 1 шт: 0.346 кг
Минимальная партия: 1 шт
-Предназначены для легких условий эксплуатации, а также там, где нет сверхвысоких давлений.
— Полумуфты выполнены на высокоточном оборудовании из углеродистой стали с качественным внешним и внутренним гальваническим цинковым покрытием, что обеспечивает их герметичное соединение и длительный срок службы при многократном соединении-разъединении, а также необходимую коррозийную стойкость.
— Уплотнительное кольцо изготовлено из высокопрочной резины на основе маслобензостойкого каучука, что обеспечивает оптимальную герметичность соединения полумуфт и длительный срок службы БРС.
— Запорный клапан в обеих полумуфтах позволяет автоматически перекрывать поток рабочей жидкости при разъединении и выполнен в конической форме, что обеспечивает полное открытие и закрытие этих клапанов.
— Диаметр внутренней рабочей камеры позволяет рабочей жидкости работать в оптимальном температурном режиме без перегрева, не затрудняя работу гидравлических соединений.
— Основание клапана в обеих полумуфтах выполнено из высокопрочного сплава, что увеличивает ресурс БРС.
— Штуцеры соединяются с основной частью полумуфт путем резьбового соединения через уплотнительное резиновое кольцо, что обеспечивает герметичность и длительный срок службы.
Источник

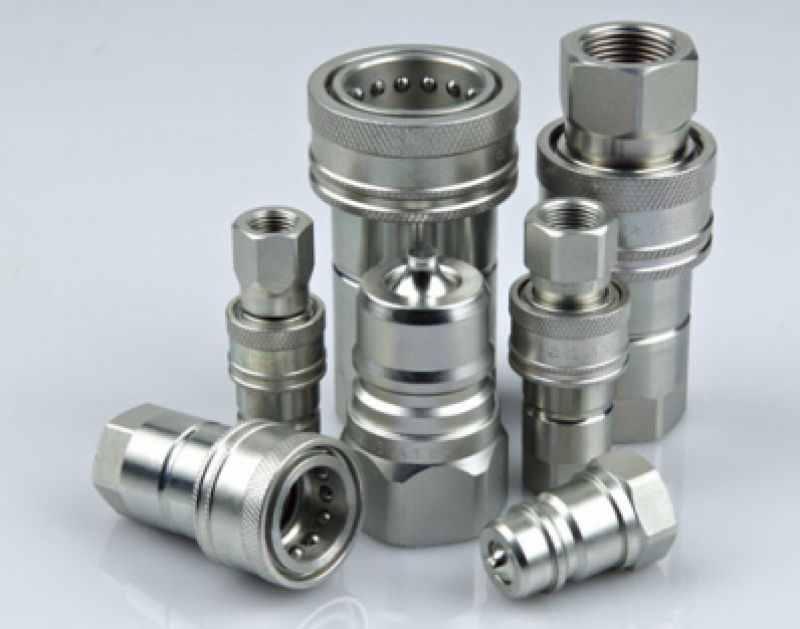

Гидравлические быстроразъемные соединения LSQ-ISOA
LSQ-ISOA — гидравлические быстроразъемные соединения закрытого типа (стальные).
Даные БРС используются в строительно-дорожной, лесозаготовительной, сельскохозяйственной технике, на нефтянном оборудовании, машиностроительных, сталелитейных заводах и в других областях, где используется гидравлическое оборудование.
 |  |
Технические характеристики БРС серии LSQ-ISOA :
Номинальное давление (PSI)
Номинальный поток (л./мин.)
Диапазон температур (уплотнения STD)
Стандартный материал уплотнения
Конструктивные особенности БРС серии LSQ-ISOA :
— Новая конструкция клапана позволяет выдерживать перегрузки высокого давления потока рабочей жидкости, обеспечивая при этом высокую производительность;
— Тарельчатая форма клапанов предотвращает утечки;
— Рабочие поверхности закалены для повышения стойкости;
— Фиксирующий механизм удерживает разъемные части на стыке;
— Присоединительные части разъемов дополнительно прошли механическую обработку;
— Улучшенное хромированное антикоррозионное покрытие;
— Соответствуют международному стандарту ISO 7421-a;
— Совместимы с моделями Parker 6600 series;
Источник
БРС ISO М 20х1,5 розетка (LSQ-S5-04SM12S-M20*1.5)
Как оформить заказ
Оформить заказ на нашем сайте легко. Просто добавьте выбранные товары в корзину, а затем перейдите на страницу Корзина, проверьте правильность заказанных позиций и нажмите кнопку «Оформить заказ» или «Быстрый заказ».
Быстрый заказ
Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.
Оформление заказа в стандартном режиме
Если вы уверены в выборе, то можете самостоятельно оформить заказ, заполнив по этапам всю форму.
Доставка
В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ. Подробнее об условиях доставки читайте в разделе «Доставка».
Оплата
Выберите оптимальный способ оплаты. Подробнее о всех вариантах читайте в разделе «Оплата»
Покупатель
Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться менеджеру.
Оформление заказа
Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».
Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.
Рассчитаться за покупку гидрооборудования можно любым, удобным для вас способом.
Можно оплатить товар:
- Наличными
- Переводом на расчетный счет компании «ПромГидроМаш»
- Оплата картой: Visa, Мир, Mastercard.
При заказе товара на сайте нужно заполнить несколько полей: имя, телефон, e-mail.
При больших объемах закупок возможна рассрочка. Постоянным клиентам мы предоставляем скидки, регулярно проводим приятные акции.
ООО «ПромГидроМаш» осуществляет доставку гидротехнического оснащения, комплектующих и расходных материалов по Екатеринбургу, Уралу, всей России.
- Самовывоз — вы можете забрать оплаченный товар со склада самостоятельно.
- Развоз покупок по Екатеринбургу — нашим собственным транспортом или курьерской службой. Стоимость услуги 500 рублей, при размере покупки свыше 50 тысяч руб. — бесплатно.
- Отправка товаров по районам России — надежными транспортными компаниями.
При обслуживании региональных покупателей мы бесплатно доставляем товар до терминала ТК, в конечном пункте клиент сможет сам забрать доставленный груз.
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут.
Источник
ISO 5675 (ISO-M)
Быстроразъемные соединения серии ISO-M (обращаем Ваше внимание, что обозначение «ISO-M» служит исключительно для удобства обозначения БРС с метрической резьбой и не относится к классификации БРС ISO-A, ISO-B) разработаны для гидросистем навесного сельскохозяйственного оборудования и трейлеров, при использовании в которых рукава могут подвергнуться разрывным нагрузкам. БРС Push-Pull (муфты разрывные) предназначены для исключения риска разрыва рукава или повреждения БРС.
Проточки на замковой части розетки используются для ее переборочного крепления на панели. Это позволяет ниппелю и розетке БРС автоматически отсоединяться, если их потянуть.
Конструкция БРС обеспечивает двустороннее направление течения рабочей жидкости. Ниппель и розетка БРС изготовлены из углеродистой стали с цинковым покрытием. В качестве стандартных уплотнений в конструкции БРС используются нитриловые кольца и тефлоновые шайбы. Уплотнение в такой комплектации обеспечивает рабочий диапазон температур от -20 ºС до 100 ºС. Максимальное рабочее давление 250 бар.
Весь ряд БРС ISO-M выполнен в одном типоразмере корпуса с номинальным диаметром DN 12,5 и взаимозаменяем с “ISO 7241-1 part A 1/2”. Присоединительные штуцера БРС ISO-M выполнены с внутренними конусами с углом 24º согласно DIN 3861. Размеры присоединительных штуцеров и соответствующие диаметры трубопроводов Вы можете посмотреть в таблице. Вы можете заказать БРС со штуцерами:
| Тип | L | S | |||||||||
| d2 | 8 | 10 | 12 | 15 | 18 | 18 | 10 | 12 | 14 | 16 | 20 |
| M | М14х1,4 | М16х1,5 | М18х1,5 | М22х1,5 | М26х1,5 | М27х1,5 | М18х1,5 | М20х1,5 | М22х1,5 | М24х1,5 | М30х2 |
Под заказ БРС могут быть изготовлены с присоединительными штуцерами с углом 37º. Так-же доступны БРС с переборочными штуцерами.
СПЕЦИФИКАЦИЯ БРС
| РАЗМЕР КОРПУСА (Inch) | 1/2 |
| НОМИНАЛЬНОЕ ДАВЛЕНИЕ (PSI) | 4000 |
| НОМИНАЛЬНЫЙ ПОТОК (GPM US) | 12 |
Для перевода едениц измерения в систему СИ истользуйте таблицу .
| НАИМЕНОВАНИЕ | L | C | S2 | A | T |
| БРС ISO-M M20x1,5 ниппель | 58 | 27 | 27 | 12 | M20x1,5 |
| БРС ISO-М М22х1,5 ниппель | 60 | 27 | 27 | 14 | M22x1,5 |
| БРС ISO-М М26х1,5 ниппель | 60 | 27 | 27 | 14 | M26x1,5 |
| БРС ISO-М М27х1,5 ниппель | 60 | 27 | 27 | 14 | M27x1,5 |
| НАИМЕНОВАНИЕ | L | D | S1 | A | T |
| БРС ISO-M М20х1,5 розетка | 73 | 38 | 27 | 12 | М20х1,5 |
| БРС ISO-M М22х1,5 розетка | 75 | 38 | 27 | 14 | М22х1,5 |
| БРС ISO-M М26х1,5 розетка | 75 | 38 | 27 | 14 | М26х1,5 |
| БРС ISO-M М27х1,5 розетка | 75 | 38 | 27 | 14 | М27х1,5 |
| НАИМЕНОВАНИЕ | L | D | S1 | S2 | T |
| БРС ISO-M М20х1,5 | 110 | 38 | 27 | 27 | М20х1,5 |
| БРС ISO-M М22х1,5 | 114 | 38 | 27 | 27 | М22х1,5 |
| БРС ISO-M М26х1,5 | 114 | 38 | 27 | 27 | М26х1,5 |
| БРС ISO-M М27х1,5 | 114 | 38 | 27 | 27 | М27х1,5 |
Вариант исполнения БРС с переборочными штуцерами.
БРС этого типа могут быть произведены с различными присоединительными штуцерами, с наружной и внутренней резьбой.
