Бронированного кабеля 3х2 5

Номинальная толщина внутренней оболочки 1 мм

Минимальная толщина внутренней оболочки 0,5 мм

5. Броня из стальных оцинкованных лент

Номинальная толщина ленты 0,3 мм

Допускается применение стальных оцинкованных лент брони номинальной толщиной 0,3 мм для бронирования кабелей с расчетным диаметром под броней до 45 мм включительно.

6. Защитный шланг из ПВХ пластиката

Номинальная толщина оболочки шланга 1,8 мм

Минимальная толщина оболочки шланга 1,43 мм

Применение ВБбШв 3х2,5

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
• Применяются при наличии опасности механических повреждений кабеля

ГОСТ ВБбШв 3х2,5

Ниже представлены государственные стандарты для ВБбШв 3х2,5, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

Источник

Результаты поиска: 3х2,5 бронированный

Наличие в магазине:

Кабель силовой ВБШвнг(А)-LS 3х2.5 ТРТС

Сделано в России

Кабель силовой ВБШв нг (А)-LS 3х2.5 ок-0.660 ТРТС однопроволочный

Сделано в России

Кабель силовой ВБШвнг(А)-LS 3х2.5 (N. PE) -0.660

Сделано в России

Кабель силовой ВБШвнг(А)-LS 3×2,5 ок(N, PE)-0.66

Сделано в России

Кабель силовой ВБШВнг(А) 3х2,5ок(N,PE)-1 ВНИИКП

Сделано в России

Кабель силовой ВБШвнг(А) 3х2,5ок(N, PE)-0.66 ВНИИКП

Сделано в России

Кабель силовой ВБШвнг(А) 3х2.5 (N. PE) — 0.66

Сделано в России

Кабель силовой ВБШвнг(А)-LS 3х2.5 (N. PE) -1

Сделано в России

Кабель силовой ВБШвнг(А)-LS 3х2,5ок(N,PE)-1 ВНИ ИКП

Сделано в России

Кабель силовой ВБШвнг(А)-FRLS 3х2.5 (N.PE)-1

Сделано в России

Кабель силовой ВБШвнг(А)-LS 3х2,5ок(N, PE)-0.66 ВНИИКП

Сделано в России

Кабель силоовой ВБШвнг(А)-LS 3х2.5ок(N.PE)-0.66

Сделано в России

Кабель силовой ВБШвнг(А) 3х2.5 (ок) (N.PE) -0.66 однопроволочный

Сделано в России

Кабель силовой ВБШвнг(А) 3х2.5 (ок) (N.PE)-1 однопроволочный

Сделано в России

Кабель силовой ВБбШв 3х2.5ок-0.660 однопроволочн ый ТРТС

Сделано в России

Кабель силовой ВБШв 3х2,5ок(N,PE)-0.66

Сделано в России

Кабель силовой ВБШв 3х2,5ок(N,PE)-1

Сделано в России

Кабель силовой ВБШв 3х2.5 ТРТС

Сделано в России

Кабель силовой ВБШв 3х2,5ок-1

Сделано в России

Кабель силовой ВБШв 3х2,5ок-0.66

Сделано в России

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

Кабель ВБбШв 3х2,5

Ваша заявка на кабель ВБбШв 3х2,5 успешно отправлена. Представитель компании «Эксперт-Кабель» свяжется с вами в ближайшее время!

Технические характеристики ВБбШв 3*2,5

Вес кабеля ВБбШв 3х2,5

Теоретический вес 1 километра ВБбШв 3х2,5: 319,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля ВБбШв 3х2,5 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм 2 включительно сматывать в бухты.

Масса бухты не должна превышать 50 килограмм.

Таблица намотки кабеля на барабан

Диаметр кабеля ВБбШв 3х2,5

Наружный диаметр кабеля ВБбШв 3х2,5: 13,5 мм

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики ВБШв 3х2,5

Токовая нагрузка ВБбШв 3х2,5

Длительно-допустимые токовые нагрузки

Мощность ВБбШв 3х2,5

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• переменный ток;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВБбШв 3х2,5

Допустимый ток односекундного короткого замыкания ВБбШв 3х2,5: 0,27 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Общие технические характеристики ВБбШв 3х2,5

Допустимые температуры нагрева токопроводящих жил кабеля:

Расшифровка ВБШв 3х2,5

площадь поперечного сечения силовой жилы (мм 2 ).

ВБбШв-ХЛ 3х2,5 — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВБбШв-Т 3х2,5 — тропическое исполнение (стойкость к воздействию плесневых грибов)

Маркировка ВБбШв 3х2,5

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Расцветка жил возможна в 2-х вариантах

Цвет жил: Серый * или Белый * Коричневый или Красный Черный

Цвет жил: Серый * или Белый * Коричневый или Красный Зеленый-Желтый

(** — по согласованию с заказчиком)

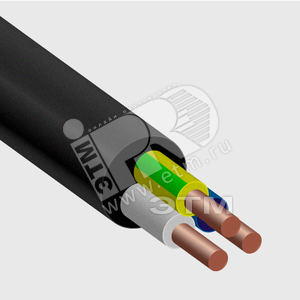

Конструкция ВБбШв 3х2,5

1. 1. Три медных токопроводящих жилы с площадью поперечного сечения 2,5 мм 2

Минимальное число проволок (круглая) жила 1 шт

Диаметр жилы (макс.) 1,9 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 7,41 Ом

Масса меди в 1 метре жилы 0,021 кг

Номинальная толщина изоляции 0,8 мм

Минимальная толщина изоляции 0,62 мм

Сопротивление изоляции 12 МОм

Номинальная толщина внутренней оболочки 1 мм

Минимальная толщина внутренней оболочки 0,5 мм

5. Броня из стальных оцинкованных лент

Номинальная толщина ленты 0,3 мм

Допускается применение стальных оцинкованных лент брони номинальной толщиной 0,3 мм для бронирования кабелей с расчетным диаметром под броней до 45 мм включительно.

6. Защитный шланг из ПВХ пластиката

Номинальная толщина оболочки шланга 1,8 мм

Минимальная толщина оболочки шланга 1,43 мм

Применение ВБбШв 3х2,5

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
• Применяются при наличии опасности механических повреждений кабеля

ГОСТ ВБбШв 3х2,5

Ниже представлены государственные стандарты для ВБбШв 3х2,5, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.
