Breezart 550 lux инструкция по монтажу

Полное статич. давление

220В, 1 фаза или 380В, 3 фазы

1,60 кВт ; 3,29 кВт ; 4,80 кВт

Максимальная потребляемая мощность

1,83 кВт ; 3,43 кВт ; 5,03 кВт

• Фильтр класса G4 на входе притока
• Воздушный клапан на входе притока, с электроприводом, без возвратной пружины
• Встроенная цифровая автоматика
• Пульт управления с дисплеем
• Термо- и шумоизолированный корпус
• Вен

Вентустановки поддерживают несколько вариантов удаленного управления:

• Управление с помощью пульта JLV135 — пульт выполнен в накладном корпусе и имеет цветной сенсорный экран емкостного типа. Диагональ экрана 3.5“, разрешение 480 х 320 точек, встроенный Wi-Fi модуль.
• Управление через web-интерфейс – удаленное управление базовыми функциями через любой современный браузер. Для реализации требуется прошивка пульта 7.10 (или выше) или опция WEB-PL (для вентустановок комфортной вентиляции), либо опция DS (для вентустановок серии Pool). Для опций WEB-PL и DS также потребуется свободный порт Modbus на контроллере. Опции WEB-PL и DS позволяют сервисной службе Breezart выполнять удаленную диагностику и настройку системы, включая обновление прошивки контроллера.
• Управление вентилятором от датчика СО₂ или VOC — встроенная автоматика позволяет контролировать и управлять вентиляционной установкой Breezart с помощью датчика СО₂ или VOC. Вентилятор будет поддерживать заданный пользователем уровень измеряемого параметра.
• Управление по Modbus RTU и Modbus TCP («умный дом» или SCADA). Контроллер вентустановки имеет три порта Modbus RTU, через которые можно управлять вентустановкой (к порту Р0 подключен пульт). Для сервисной настройки разработана программа JL Configurator (Windows), подключение вентустановки к компьютеру выполняется через пульт с прошивкой от 7.11 (для вентустановок комфортной вентиляции), адаптер BSA-02 или модуль PL307. Пульт с прошивкой от 7.11 и модуль PL307 также позволяет управлять вентустановкой по Modbus TCP.
• Управление по локальной сети из Web приложений на Javascript. Вентустановкой Breezart можно управлять по локальной сети из браузера с помощью XMLHttpRequest запросов (кроме серии Pool).
• Управление по внешнему контакту. Это простейший вариант управления для дистанционного включения / отключения вентустановки. Настройка режима ДУ выполняется с пульта.
• Дополнительные пульты – к вентустановке можно подключить до 3-х пультов управления. При наличии в контроллере свободных портов Modbus можно подключить один или два дополнительных пульта (требуется блок питания на 24В). Если порты заняты, понадобится маршрутизатор PL303 и блок питания.

Управление с помощью пульта JLV135

Пульт JLV135 выполнен в накладном корпусе и имеет цветной сенсорный экран емкостного типа. Диагональ экрана 3.5“, разрешение 480 х 320 точек, встроенный Wi-Fi модуль.

Пульт имеет встроенные датчики температуры, влажности и атмосферного давления. Датчики температуры и влажности могут использоваться для поддержания заданных параметров воздуха в помещении. Для удаленного управления через WEB-интерфейс или VNC и обновления прошивки пульта используется связь по Wi-Fi.

При подключении нескольких пультов через модуль PL303 все пульты должны быть одного типа.

При подключении пультов к разным портам контроллера (по одному пульту на порт) можно использовать любые пульты, например, к P0 подключить TPD-283U-H, а к P1 – JLV135.

Панель управления JLV135 может использоваться для управления различными устройствами, например такими как приточно-вытяжные установки, или как элемент управления в системе «умный дом». Возможности панели определяются её прошивкой.

Особенности:

• Цветной TFT LED дисплей с емкостным сенсорным экраном размером 3,5” и разрешением 480 х 320 точек.
• Современный ARM процессор с частотой 600 МГц.
• Встроенный WiFi для удаленного управления панелью со смартфона (VNC), обновления ПО, и других сетевых функций.
• Протокол Modbus TCP (по WiFi) для связи с внешними устройствами.
• Интерфейс RS-485 с протоколом Modbus RTU для связи с внешними устройствами.

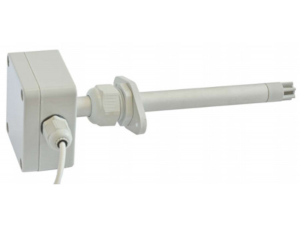

• Встроенная домашняя метеостанция позволяет измерять температуру, влажность и атмосферное давление в помещении (также рекомендуем оснащать приточно-вытяжные установки цифровым датчиком температуры-влажности JLS30H для получения информации о параметрах уличного воздуха).
• Настройка яркости дисплея в дневном и ночном режимах, выбор заставки (скринсейвера): часы, часы + показания датчиков температуры и влажности, основной экран или полное отключение подсветки.
• Совместимость с современными контроллерами JL204C7 (версия 1.4.3 и новее), JL205 (версия 1.11.3 и новее), JL206 (версия 2.8.5 и новее).
• Удобное крепление на стену, подходит как для скрытой прокладки кабеля связи, так и для открытой.

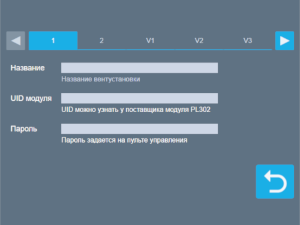

Управление через web-интерфейс

Вентустановками Breezart можно управлять через интернет с помощью браузера Google Chrome или Firefox. К роутеру система подключается кабелем типа «витая пара» (кроме пульта JLV135 – он подключается по Wi-Fi), фиксированный внешний IP не нужен, получение адреса в локальной сети происходит по DHCP от роутера.

Для управления вентустановками комфортной вентиляции серий Lux, Aqua или Mix требуется:

Для опции WEB-PL также потребуется свободный порт Modbus на контроллере.

На пульте в разделе «Настройка» задается пароль и запрет / разрешение для удаленного управления: если доступ разрешен, то к вентустановке можно подключиться через web-interface.

Опции WEB-PL и DS не совместимы с увлажнителями и устаревшими вентустановками (с прошивкой пульта до 7.09).

Через web интерфейс можно управлять всеми базовыми функциями, доступно:

• Включение / отключение.
• Задание температуры, влажности и скорости.
• Просмотр показаний датчиков.
• Синхронизация времени.
• Просмотр ошибки, в том числе по отдельным узлам с расшифровкой кодов. Если система работает нормально (ошибок нет), можно посмотреть последнюю возникшую ошибку.
• Переключение режимов работы (Обогрев / Охлаждение / Авто / Отключено, Увлажнение).
• Запуск сценариев, включение / отключение автозапуска сценариев, включение / отключение режима проветривания.
• Настройка сценариев (настройка VAV для сценария доступна только для систем на JL208).
• Управление расходом воздуха в VAV зонах (только для VAV систем).

Для вентустановок, расположенных на одном объекте, возможно управление несколькими вентустановками с помощью одного модуля PL307 (опция WEB-PL-Lite).

Для объектов, где нет кабельного интернета, можно использовать опцию WEB-GSM или WEB-GDISP. Они реализованы на базе модуля PL307-GSM, поддерживающем выход в интернет и диспетчеризацию через SIM карту. При заказе опции WEB-GDISP сервисная служба дополнительно настраивает список событий (аварий, предупреждений) при возникновении которых происходит отправка e-mail и/или SMS.

Удаленное управление через web-интерфейс не поддерживает интеграцию с системой «Умный дом».

Виртуальные вентустановки для web интерфейса

Для демонстрации удаленного управления через web интерфейс созданы три виртуальные вентустановки: они эмулируются сервером и к ним может подключиться любой желающий. Необходимо отметить, что виртуальные вентустановки созданы только для демонстрации возможностей web интерфейса, их реакции на изменения уставок и другие управляющие воздействия могут отличаться от реакции реальных моделей. Данные о виртуальных моделях вводятся в интерфейс как обычно. Для упрощения ввода можно использовать ссылки с UID этих вентустановок: при переходе по такой ссылке данные автоматически сохраняются в интерфейсе (в слоты 3, 4 и 5), вам нужно будет только ввести пароль 12345678.

Модель 550 Lux с VAV и увлажнителем воздуха, зимний период
v01-breezart-virtual
пароль 12345678

Управление вентилятором от датчика СО₂ или VOC (DCV-система)

DCV-система: cистема адаптивной вентиляции (DCV) с переменным расходом воздуха (VAV), предусматривающий возможность глубокого регулирования воздухообмена по отдельным зонам и во времени в зависимости от фактической заполняемости помещений людьми.

Если в системе есть датчик СО₂ или VOC, то вентилятор может поддерживать заданный пользователем уровень измеряемого параметра (доступно с версии 7.11.06).

Внимание! Предварительно убедитесь, что датчик настроен корректно и на главном экране в поле дополнительного датчика отображаются его показания.

Для настройки перейдите на экран VAV/СО₂ и нажмите кнопку СО₂ (кнопка будет неактивна, если активирован режим VAV).

Выберите тип датчика (СО₂ или VOC), для которого будет выполняться регулировка скорости вентилятора (переключение может занять 5…10 секунд). Для неактивного датчика соответствующее поле будет недоступно для выбора.

Регулировка скорости производится по линейному закону, при этом пользователь может задавать желаемый уровень параметра (СО₂ или VOC) с главного экрана. Скорость вентилятора задается по следующим точкам:

• Если фактическое значение параметра близко к минимальному значению (300 ppm для СО₂ и 10% для VOC), то вентилятор работает на минимальных оборотах.
• Если фактическое значение параметра близко к значению, заданному пользователем, то вентилятора работает на скорости 5 (50% от максимальной).
• Если фактическое значение параметра находится возле максимального значения (900 ppm для СО₂ и 90% для VOC), то вентилятор работает на максимально скорости.
• Между этими точками производительность вентилятора меняется по линейному закону.

При установке селектора «Минимальная скорость задается с пульта» будет доступно задание минимальной скорости вентилятора с главного экрана. В этом случае скорость вентилятора не будет опускаться ниже заданной.

Управление по Modbus RTU и Modbus TCP («умный дом» или SCADA)

Контроллер вентустановки имеет три порта Modbus RTU: к одному штатно подключен пульт управления, остальные могут использоваться для подключения дополнительного оборудования (увлажнитель, датчики и т. п.), либо подключения внешнего устройства управления.

Параметры работы портов и другие регистры контроллера можно настраивать через программу JL Configurator (Windows). Для подключения к JL Configurator требуется одно из устройств: пульт TPD-283U-H с прошивкой от 7.11.09, пульт JLV135 с прошивкой от 1.2.0, адаптер BSA-02 или модуль PL307.

Карты основных регистров контроллеров:

• JL204C5M (от 3.0.0), JL205, JL206 и JL204C7 – JL205_pub.html
• JL204C5 (до 2.3.4) – JL204C5_v2.3.4_pub.html

Подробнее об этом варианте можно узнать в документе Подключение оборудования Breezart к системе «умный дом»

Обратите внимание: это единственный вариант, который дает полный доступ к настройкам и управлению вентустановкой.

Особенность устаревших VAV систем с управлением через модули JL201 (прошивка пульта 7.09): эти модули подключены вместе со штатным пультом к порту P0, поэтому система «Умный дом» должна быть также подключена к порту Р0 вместо пульта управления. Если же VAV системой необходимо управлять как с пульта, так и через систему «Умный дом», то потребуется использовать маршрутизатор PL303 (через него к порту Р0 можно подключить до трех устройств управления). Новые VAV системы на базе модулей JL208 (прошивка пульта не ниже 7.11) управляются контроллером вентустановки, поэтому с ними такой проблемы не возникает.

Для управления вентустановкой или увлажнителем по Modbus TCP необходимо использовать модуль PL307, который работает как шлюз Modbus RTU – Modbus TCP. К одному модулю PL307 можно подключать несколько вентустановок или увлажнителей. Пульт для вентустановок с прошивкой 7.11 также поддерживает управление по Modbus TCP.

Управление по локальной сети из Web приложений

Вентустановкой Breezart для комфортной вентиляции с пультом TPD-283U-H (прошивка от 7.11.09) или пультом JLV135 (прошивка от 1.2.0) можно управлять по локальной сети из браузера с помощью XMLHttpRequest запросов (приложения на HTML + Javascript). Для обмена данными используется протокол Modbus TCP.

Управление через XMLHttpRequest запросы также используется в web-интерфейсе – вы можете подключиться к пульту, указав вместо UID его IP адрес, если компьютер и пульт находятся в одной локальной сети.

Управление вентиляцией с помощью внешнего контакта

Контроллер вентустановки имеет вход типа «сухие контакты» – это два контакта, которые могут замыкать / размыкать внешние устройства (пожарная сигнализация, датчик влажности, датчик движения и другие), давая команду на включение или отключение вентустановки (при включении она будет работать в том режиме, который был ранее задан с пульта управления). Варианты настройки режима ДУ описаны в Сервисных инструкциях.

Дополнительные пульты TPD-283U-H или JLV135

При наличии свободных портов Modbus к ним можно подключить один или два дополнительных пульта TPD-283U-H (требуется блок питания на 24В). Однако этот вариант не подходит для VAV системы с централизованным управлением, поскольку модули VAV подключаются вместе со штатным пультом к порту P0. В случае, когда свободного порта нет или же требуется управлять VAV системой, необходимо использовать маршрутизатор PL303, который позволяет подключать к одному порту до трех устройств управления. Вместо одного из пультов можно подключить адаптер BSA-02 для связи с компьютером или систему «Умный дом».

Проверка состояния фильтра

На пульте управления, в главном меню, в разделе «Фильтр» отображается фактическая загрязненность воздушного фильтра, определяемая датчиком перепада давления:

• 0% – новый фильтр;
• 100% – требуется замена.

Если загрязненность фильтра превышает 75%, то на главной странице появляется предупреждение о том, что фильтр скоро нужно будет заменить. Степень загрязненности можно вывести на главный экран в поле Дополнительного датчика.

Второй параметр – падение давления на фильтре, измеренное датчиком (зависит от загрязненности фильтра и скорости вентилятора). Третий параметр – время наработки воздушного фильтра, которое рассчитывается исходя из времени работы вентустановки и скорости вентилятора (на низких скоростях вентилятора загрязнение происходит медленнее). Это справочный параметр, который на работу вентустановки не влияет. При замене фильтра рекомендуется инициировать счетчик, нажав кнопку «Сброс наработки».

Для ПВУ может дополнительно отображаться информация о вытяжном фильтре.

Тест загрязненности

Точное измерение загрязненности возможно только на высоких скоростях вентилятора, поскольку при малой скорости значение загрязненности программно корректируется и может быть не точным. По этой причине рекомендуется периодически, не реже одного раза в 2 месяца, тестировать фильтр на 8…10 скорости вентилятора, если в процессе обычной эксплуатации вентустановка не работает на таких скоростях. Для этого нажмите на кнопку «Тест фильтра на 8 скорости» – вентилятор переключиться на 8 скорость. Если загрязненность будет выше 75%, фильтр рекомендуется заменить в ближайшее время.

Обратите внимание: эта кнопка будет неактивна, если вентустановка уже работает на 8…10 скорости, а также если управление скоростью выполняется автоматически (VAV система, управление скоростью от датчика СО2 и пр.).

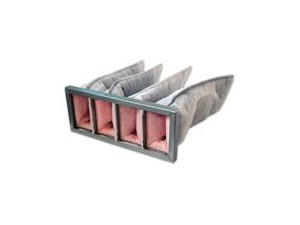

Двойной фильтр G4 + F7

С ноября 2021 года модели 550 LUX / 550 Lux SB и 1000 Lux PTC могут опционально оснащаться двумя фильтрами: грубой и тонкой очистки. Фильтры располагаются рядом друг с другом на входе вентустановки и контролируются одним датчиком давления. Поскольку их сопротивление будет выше, чем одного G4, то при установке двух фильтров необходимо активировать соответствующий селектор – это позволит системе более точно определять их фактическую загрязненность. При необходимости в разделе сервис можно вручную настроить значения сопротивления для чистых и загрязненных фильтров.

Если в процессе эксплуатации будет использоваться только один фильтр G4, то галочку с этого селектора необходимо снять.

Замена фильтра

Внимание! Замена фильтра должна производиться только при отключенном электропитании (отключение защитным автоматом в щите электропитания).

После замены фильтра необходимо выполнить процедуру инициализации нового фильтра, которая выполняет следующие действия:

• инициализирует счётчик ресурса фильтра начальным значением, начальное значение задаётся изготовителем вентиляционной установки;
• очищает запомненное значение загрязненности фильтра с момента последнего выключения.

• С основного экрана перейти в Главное меню / Фильтр.
• Нажать кнопку «Новый фильтр».
• Вернуться на Главный экран.

Размещение оборудования 350 – 1000 типоразмеров, 2000 Lux PTC, 2000 Aqua и 2000 Extra

Вентиляционные установки 550 типоразмера серий Lux и Extra допускается размещать:

• Под потолком (на штатные кронштейны).
• На стене вертикально, воздухозабором вниз (на штатные кронштейны).
• На стене горизонтально (на штатные кронштейны).
• На полу (напольные кронштейны заказываются и оплачиваются дополнительно).

Приточные установки с электрическим калорифером и вытяжные установки 1000 типоразмера, приточные установки с водяным калорифером 550 и 1000 типоразмеров, 2000 Lux PTC, 2000 Aqua и 2000 Extra допускается размещать:

• Под потолком (на штатные кронштейны).
• На полу (напольные кронштейны заказываются и оплачиваются дополнительно).
• Кроме 1000 Mix PTC и моделей с охладителем F/W: на стене вертикально, воздухозабором вниз (на штатные кронштейны).
• Кроме ПУ с водяным калорифером и модели 2000 Lux PTC: на стене горизонтально (на штатные кронштейны).

Приточно-вытяжные установки с энтальпийным рекуператором допускается размещать:

• На стене, патрубками вверх (на штатные кронштейны).
• Только 450 Lux RE и 900 Lux RE: под потолком, с горизонтальными патрубками (на штатные кронштейны).

Увлажнители воздуха 550 и 1000 типоразмеров допускается размещать:

• Под потолком (на штатные кронштейны).
• На полу (напольные кронштейны заказываются и оплачиваются дополнительно).

Размещение оборудования от 2000 типоразмера (кроме 2000 Lux PTC, 2000 Aqua и 2000 Extra)

Вентиляционные установки и увлажнители воздуха от 2000 типоразмера (кроме 2000 Lux PTC, 2000 Aqua и 2000 Extra) допускается размещать и крепить только в соответствии с указанным в маркировке исполнением:

• PB – на пол, патрубки расположены на боковых панелях, на существующие опоры.
• VB – на пол, патрубки расположены на верхних панелях, на существующие опоры.
• MB – на пол, патрубки расположены на боковых и верхних панелях, на существующие опоры.
• SB – горизонтально к потолку или иным конструкциям, на существующие подвесы.
• WB – на стену, патрубки расположены на верхних панелях, на существующие подвесы.

Размещение пульта управления

Пульт управления имеет защиту IP40, поэтому его необходимо размещать в закрытом сухом помещении без конденсации влаги. Размещать пульт управления в ванных, санузлах и других влажных зонах запрещено. Ограничения на размещение остального оборудования указаны в паспорте оборудования.

Обслуживание

Для профилактической замены фильтра, обслуживания вентустановки и системы автоматики необходимо обеспечить свободный доступ к сервисным люкам и клеммной коробке, а также возможность полного демонтажа вентустановки в случае ее неисправности. Расстояние для обслуживания должно быть не менее ширины или высоты вентустановки, в зависимости от расположения сервисных люков, по всей их длине. Дополнительно необходимо предусмотреть беспрепятственный доступ к навесному оборудованию, такому как смесительные узлы, электроприводы и т.п.

Общие технические характеристики вентиляционных установок

Общие технические характеристики вентиляционных установок с электрическим калорифером и без калорифера:

• Класс защиты – IP40, необходимо исключить прямое попадание воды на вентустановку.
• Оборудование, включая пульт управления, должно располагаться в закрытом сухом помещении без конденсации влаги. Температура воздуха в помещении для вентустановок с рекуператором: от +5°С до +30°С; для вентустановок без рекуператора: от 0 до +30°С.
• Вентустановки 350 – 1000 типоразмеров без рекуператора и модель 2000 Lux PTC допускается размещать в открытых неотапливаемых помещениях при температуре окружающего воздуха от –28°С до +45°С и при обеспечении защиты от попадания осадков и скапливания снега на корпусе. При отключении вентустановки, размещенной в неотапливаемом помещении, необходимо обеспечить герметичное перекрытие вентиляционного канала в зоне его перехода в теплое помещение для исключения конденсации влаги внутри воздуховодов. Также рекомендуется не обесточивать вентустановку при низких температурах воздуха в помещении.
• Рабочий диапазон температур наружного воздуха: от –35°С до +45°С, при условии, что мощность электрического нагревателя позволяет поддерживать температуру воздуха на выходе не ниже +5°С. Допускается использовать вентустановки в регионах с холодным климатом при условии применения дополнительной автономной секции фильтрации и нагрева.

Общие технические характеристики вентиляционных установок с водяным калорифером:

• Теплоноситель: вода или пропиленгликоль. Внимание: использовать этиленгликоль запрещено!
• Класс защиты – IP40, необходимо исключить прямое попадание воды на вентустановку.
• Оборудование, включая пульт управления, должно располагаться в закрытом сухом помещении без конденсации влаги при температуре окружающего воздуха от +15°С до +30°С.
• Рабочий диапазон температур наружного воздуха – от –35°С до +45°С, при условии, что параметры теплоносителя позволяют поддерживать температуру воздуха на выходе не ниже +15°С. Допускается использовать вентустановки в регионах с холодным климатом при условии применения дополнительной автономной секции фильтрации и нагрева.
• Минимальный перепад давления между трубами «прямой» и «обратной» воды – 0,5 Бар.
• Максимальные рабочие температура / давление воды составляют:
  • Для 550 – 2000 типоразмера: 100°С / 1,0 МПа.
  • От 2500 типоразмера: 130°С / 1,0 МПа или 100°С / 1,6 МПа.

WEB Удаленное управление вентустановкой через web-интерфейс (штатно)

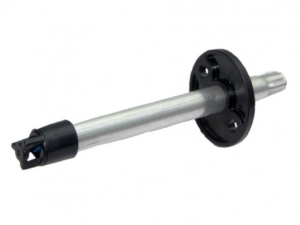

CT Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
HE Управление увлажнителем с электрическим постнагревателем
HEP Управление увлажнителем с электрическим пред- и постнагревателем

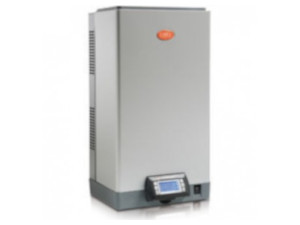

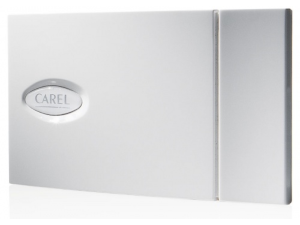

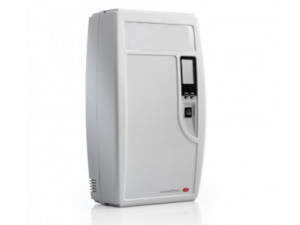

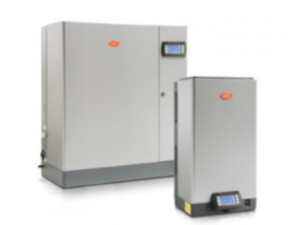

CAREL Управление увлажнителем Carel по цифровому интерфейсу MODBUS или сигналом 0-10В

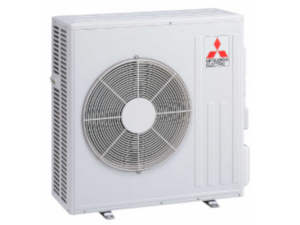

CC Автоматическое переключение тепло/холод (датчик заказывается отдельно)

TPD-283U-H Пульт управления с цветным сенсорным дисплеем 2,8″
JLV135 Пульт управления с цветным сенсорным дисплеем 3,5″ и модулем Wi-Fi
ALL EXTRA Все вытяжные установки Breezart сбалансированные по производительности
550 Filter Case Корпус для фильтра тонкой очистки
550 DIST Распределительная камера для VAV системы
JL208DP Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
ALL HE P Увлажнители Breezart с электрическим пред- и постнагревателем, увлажнители Carel humiSteam

Вентиляционная характеристика: Габаритные и присоединительные размеры Структурная схема установки:

На входе вентустановок 550 Lux и 550 Lux SB можно установить два фильтра:
после стандартного фильтра грубой очистки G4 есть дополнительные салазки для установки
компактного фильтра тонкой очистки F7 или угольно-пылевого F7

AV Воздушный клапан

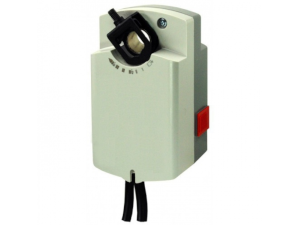

MD Электропривод клапана без возвратной пружины
G Воздушный фильтр
E Керамический электрический нагреватель
V Вентилятор серии ЕС
DP1 Цифровой датчик загрязнения фильтра
DP2 Датчик давления на выходе ПУ (доп. оборудование для создания VAV-системы)
TS1 Аварийный датчик перегрева, возвратный
TS2 Аварийный датчик перегрева, невозвратный
T0 Датчик температуры наружного воздуха (опция CC)
T1 Канальный датчик температуры приточного воздуха (встроен в вентилятор)
T2 Датчик температуры воздуха в помещении (опция СТ)
CU Система цифровой автоматики, Р0, P1 и Р2 — порты RS-485 (ModBus RTU)
CP Пульт управления
FA Вход для пожарной сигнализации
FA Вход внешнего управления (настройка с пульта)
СЕ Выход на вытяжную установку серии Extra

Источник

Вам также может понравиться

Как должен выглядеть правильно выполненный электромонтаж?

Важным элементом любой строительной документации является

Проведение проверки работы электрических лобзиков

В данном испытании мы приняли решение протестировать

Светильники в подвесном потолке — эффектное освещение для модных интерьеров

Подвесной потолок – конструкция и элементы электромонтажа

Монтаж электропроводки в частном доме своими руками

Планирование На этапе планирования необходимо определиться
