Как работает розетка с механической блокировкой вилки и выключателем нагрузки | Contact-pro.ru
Давайте разберемся, для чего нужны розетки с механической блокировкой и где они применяются!
Розетки с механической блокировкой вилки и выключателем нагрузки описываются в стандарте IEC 60309 часть 4 и предназначены для обеспечения максимальной электробезопасности на промышленных предприятиях, инфраструктурных и спортивных объектах.
Для чего нужна блокировка вилки в розетке?
1) Блокировка не позволит подать напряжение на розетку, пока не вставлена вилка, и невозможно отключить вилку, если выключатель нагрузки в положении ВКЛ (1). Блокировка исключает образование электрической дуги в момент, когда контакты розетки и вилки приближаются друг к другу, тем самым продлевается срок службы розетки и в разы увеличивается электробезопасность персонала.
2) Блокировка не позволяет подать напряжение на розетку, пока вилка не будет вставлена до упора (до срабатывания блокировки). Блокировка не позволит подать напряжение на вилку, если та не будет вставлена до упора. В розетках без блокировки, не до конца вставленная вилка приводит к перегреву контактов и выходу розетки и вилки из строя.
Какие виды блокировок бывают!
Существует несколько видов блокировок вилок.
- механическая блокировка
- электрическая блокировка
- электро — механическая блокировка
На что стоит обратить внимание при выборе розеток блокировкой вилки и выключателем нагрузки.
- Стоит обращать внимание на соответствие стандарту ГОСТ IEC 60309-4.
- Из какого материала изготовлен корпус розетки. Один из лучших материалов по химостойкости это PA66 (полиамид 66). Этот материал обладает хорошей химостойкостью и защитой от УФ(ультрафиолетовых) лучей, а значит может применяться на открытом воздухе.
- Материал из которого сделаны контакты розетки. Контакты могут быть из латуни и никелированной латуни. Отдавайте предпочтение никелированным контактам т.к. они практически не окисляются и их срок службы в несколько раз выше чем у контактов из обычной латуни.
У нас в КАТАЛОГЕ вы найдете розетки с блокировкой для любых технических задач.
Источник
Результаты поиска: механическая блокировка АВВ
Наличие в магазине:

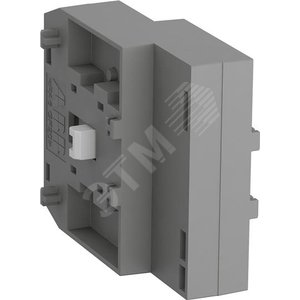

Блокировка механическая VM4 для контакторов AF09…AF38

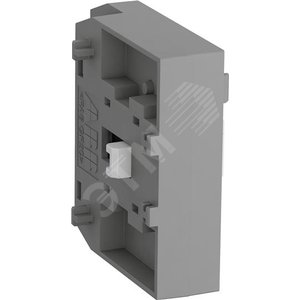

Блокировка механическая реверсивная VM96-4 для контакторов AF40-AF96

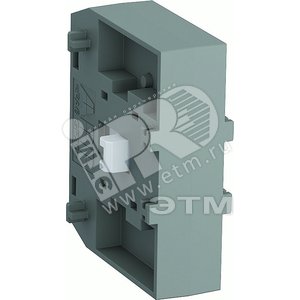

Блокировка механическая реверсивная VM19 для контакторов AF116-370

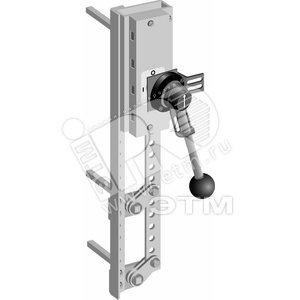

Блокировка OETLZW13(I-O-II) для OT/OS315-800/OETL
Механическая блокировка для выдвижных модулей типа: 8E/4 и 8E/2 6.3 INTERLOCK 8E/4 NL-V8/2 АВВ для MNS3.0

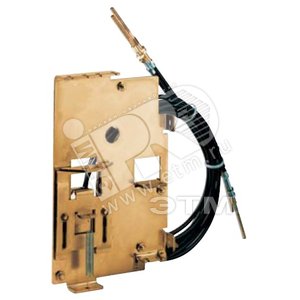

Блокировка механическая W FP -C E1/6
Блокировка механическая INTERLOCK E1/2
Механическая блокировка VH800 для EK370-EK1000

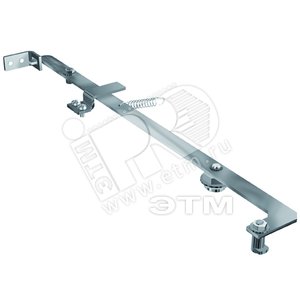

Блокировка механическая вкатывания/выкатывания выключателя при открытой двери шкафа DLR E2.2
Механическая блокировка стационарной/фиксированной части выкатного выключателя Тип A/B/D E2.2…E6.2 (ч 3 и 4)
Механическая блокировка стационарной/фиксированной части выкатного выключателя Тип C E2.2…E6.2 (ч 3 и 4)

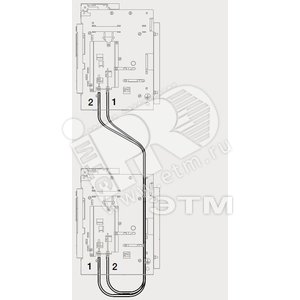

Механическая блокировка фиксированной части Тип A E1.2 (ч 4)
Механическая блокировка стационарного выключателя с креплением к горизонтальной опоре Тип A E1.2 (ч 3)
Механическая блокировка стационарного выключателя Тип A E1.2 (ч 3)

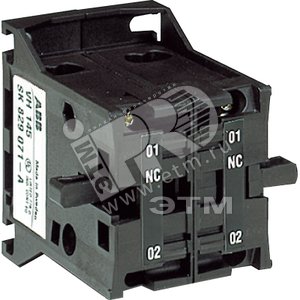

Блокировка реверсивная механическая горизонтальная VH 300 для контакторов EK
Блокировка механическая реверсивная VM140/190 для контакторов AF116-AF146 и AF190-AF205
Блокировка механическая реверсивная VM205/265 для контакторов AF190-AF205 и AF265-AF370
Блокировка вкатывания/выкатывания выключателя при открытой двери шкафа механическая DLR FA2-FA4
Механическая блокировка OETLZW15 для рубильников типа OT/OETL315..3150

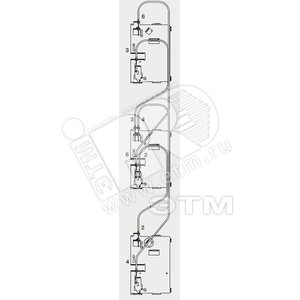

Блокировка взаимная механическая MIR-HB T4-T5
Компания ЭТМ — член ассоциации «Честная позиция».
Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков
Источник
Обзор розеток ABB с механической блокировкой для применения в сложных условиях
16A, IP67 / IP69, водонепроницаемые
Корпус из высококачественного PBT. Удаляемые заглушки для установки кабельных вводов Ø 25 + 32 мм в верхней и нижней части корпуса. Место для расключения кабеля 4 . 16 мм2
| Кол-во полюсов | Цвет | Напряжение, В | Частота, Гц | Тип | Код заказа |
| 2P+E | серый | AC | 216MVS1WH | 2CMA163255R1000 | |
| желтый | 100. 130 | 50 и 60 | 216MVS4WH | 2CMA163256R1000 | |
| синий | 200. 250 | 50 и 60 | 216MVS6WH | 2CMA163257R1000 | |
| красный | 380. 415 | 50 и 60 | 216MVS9WH | 2CMA163258R1000 | |
| серый | transf | 50 и 60 | 216MVS12WH | 2CMA163259R1000 | |
| 3P+E | серый | AC | 316MVS1WH | 2CMA163261R1000 | |
| желтый | 100. 130 | 50 и 60 | 316MVS4WH | 2CMA163262R1000 | |
| чёрный | 600. 690 | 50 и 60 | 316MVS5WH | 2CMA163263R1000 | |
| красный | 380. 415 | 50 и 60 | 316MVS6WH | 2CMA163264R1000 | |
| чёрный | 480. 500 | 50 и 60 | 316MVS7WH | 2CMA163265R1000 | |
| синий | 200. 250 | 50 и 60 | 316MVS9WH | 2CMA163266R1000 | |
| зелёный | > 50 | 100. 300 | 316MVS10WH | 2CMA163267R1000 | |
| красный | 440. 460 | 60 | 316MVS11WH | 2CMA163268R1000 | |
| 3P+N+E | серый | AC | 416MVS1WH | 2CMA163270R1000 | |
| зелёный | > 50 | >300..500 | 416MVS2WH | 2CMA163271R1000 | |
| красный | 346. 415 | 50 и 60 | 416MVS6WH | 2CMA163272R1000 | |
| синий | 208. 250 | 50 и 60 | 416MVS9WH | 2CMA163273R1000 |
32A, IP67 / IP69, водонепроницаемые
Корпус из высококачественного PBT. Удаляемые заглушки для установки кабельных вводов Ø 25 + 32 мм в верхней и нижней части корпуса. Место для расключения кабеля 2,5 . 10 мм2
| Кол-во полюсов | Цвет | Напряжение, В | Частота, Гц | Тип | Код заказа |
| 2P+E | серый | AC | 232MVS1WH | 2CMA163275R1000 | |
| синий | 200. 250 | 50 и 60 | 232MVS6WH | 2CMA163276R1000 | |
| 3P+E | серый | AC | 332MVS1WH | 2CMA163277R1000 | |
| чёрный | 600. 690 | 50 и 60 | 332MVS5WH | 2CMA163278R1000 | |
| красный | 380. 415 | 50 и 60 | 332MVS6WH | 2CMA163279R1000 | |
| чёрный | 480. 500 | 50 и 60 | 332MVS7WH | 2CMA163280R1000 | |
| синий | 200. 250 | 50 и 60 | 332MVS9WH | 2CMA163281R1000 | |
| 3P+N+E | серый | AC | 432MVS1WH | 2CMA163284R1000 | |
| красный | 346. 415 | 50 и 60 | 432MVS6WH | 2CMA163285R1000 | |
| чёрный | 480. 500 | 50 и 60 | 432MVS7WH | 2CMA163286R1000 |
63A, IP67 / IP69, водонепроницаемые
Корпус из высококачественного PBT. Удаляемые заглушки для установки кабельных вводов Ø 40 + 50 мм в верхней и нижней части корпуса. Место для расключения кабеля 6 . 25 мм2
| Кол-во полюсов | Цвет | Напряжение, В | Частота, Гц | Тип | Код заказа |
| 2P+E | серый | AC | 263MVS1WH | 2CMA162831R1000 | |
| жёлтый | 100. 130 | 50 и 60 | 263MVS4WH | 2CMA162827R1000 | |
| синий | 200. 250 | 50 и 60 | 263MVS6WH | 2CMA162828R1000 | |
| красный | 380. 415 | 50 и 60 | 263MVS9WH | 2CMA162829R1000 | |
| 3P+E | серый | AC | 363MVS1WH | 2CMA162841R1000 | |
| жёлтый | 100. 130 | 50 и 60 | 363MVS4WH | 2CMA162834R1000 | |
| чёрный | 600. 690 | 50 и 60 | 363MVS5WH | 2CMA162835R1000 | |
| красный | 380. 415 | 50 и 60 | 363MVS6WH | 2CMA162836R1000 | |
| чёрный | 480. 500 | 50 и 60 | 363MVS7WH | 2CMA162837R1000 | |
| синий | 200. 250 | 50 и 60 | 363MVS9WH | 2CMA162838R1000 | |
| красный | 440. 460 | 60 | 363MVS11WH | 2CMA162840R1000 | |
| 3P+N+E | серый | AC | 463MVS1WH | 2CMA162849R1000 | |
| жёлтый | 100. 130 | 50 и 60 | 463MVS4WH | 2CMA162844R1000 | |
| красный | 346. 415 | 50 и 60 | 463MVS6WH | 2CMA162845R1000 | |
| чёрный | 480. 500 | 50 и 60 | 463MVS7WH | 2CMA162846R1000 | |
| синий | 208. 250 | 50 и 60 | 463MVS9WH | 2CMA162847R1000 | |
| красный | 440. 460 | 60 | 463MVS11WH | 2CMA162848R1000 |
125A, IP67 / IP69, водонепроницаемые
Корпус из высококачественного PBT. Удаляемые заглушки для установки кабельных вводов Ø 40 + 50 мм в верхней и нижней части корпуса. Место для расключения кабеля 16 . 70 мм2
| Кол-во полюсов | Цвет | Напряжение, В | Частота, Гц | Тип | Код заказа |
| 2P+E | серый | AC | 2125MVS1WH | 2CMA162740R1000 | |
| жёлтый | 100. 130 | 50 и 60 | 2125MVS4WH | 2CMA162738R1000 | |
| синий | 200. 250 | 50 и 60 | 2125MVS6WH | 2CMA162739R1000 | |
| 3P+E | серый | AC | 3125MVS1WH | 2CMA162746R1000 | |
| жёлтый | 100. 130 | 50 и 60 | 3125MVS4WH | 2CMA162741R1000 | |
| красный | 380. 415 | 50 и 60 | 3125MVS6WH | 2CMA162742R1000 | |
| чёрный | 480. 500 | 50 и 60 | 3125MVS7WH | 2CMA162743R1000 | |
| синий | 200. 250 | 50 и 60 | 3125MVS9WH | 2CMA162744R1000 | |
| красный | 440. 460 | 60 | 3125MVS11WH | 2CMA162745R1000 | |
| 3P+N+E | серый | AC | 4125MVS1WH | 2CMA162796R1000 | |
| жёлтый | 100. 130 | 50 и 60 | 4125MVS4WH | 2CMA162791R1000 | |
| красный | 346. 415 | 50 и 60 | 4125MVS6WH | 2CMA162792R1000 | |
| чёрный | 480. 500 | 50 и 60 | 4125MVS7WH | 2CMA162793R1000 | |
| синий | 208. 250 | 50 и 60 | 4125MVS9WH | 2CMA162794R1000 | |
| красный | 440. 460 | 60 | 4125MVS11WH | 2CMA162795R1000 |
Монтажный адаптер
Позволяет устанавливать розетки MVS с механической блокировкой на небольшом расстоянии от стены для надежного очищения всего корпуса разъема во время мойки помещения.
Источник
Розетки с блокировкой и выключателем горизонтальные ABB
Брызгозащищенные розетки с блокировкой и выключателем
горизонтальные
Розетки 16А IP44 с блокировкой и выключателем
Категория: Critical&Safe
Оболочка: полиэфирный термопласт PBT
Кабельный ввод: удаляемая заглушка d25мм/М25, диафрагменная уплотнительная заглушка в комплекте
Сечение кабеля: 1,5-4 кв.мм
Выключатель может быть снабжен вспомогательным контактом
| Тип | Артикул | Полюса | Цветовой код | Напряжение, В | Частота, Гц |
|---|---|---|---|---|---|
| 216MHS4 | 2CMA167622R1000 | 2P+E | желтый | 100-130 | 50 и 60 |
| 216MHS6 | 2CMA167623R1000 | 2P+E | синий | 200-250 | 50 и 60 |
| 316MHS4 | 2CMA167629R1000 | 3P+E | желтый | 100-130 | 50 и 60 |
| 316MHS5 | 2CMA167630R1000 | 3P+E | черный | 600-690 | 50 и 60 |
| 316MHS6 | 2CMA167631R1000 | 3P+E | красный | 380-415 | 50 и 60 |
| 316MHS7 | 2CMA167632R1000 | 3P+E | черный | 480-500 | 50 и 60 |
| 316MHS9 | 2CMA167633R1000 | 3P+E | синий | 200-250 | 50 и 60 |
| 316MHS11 | 2CMA167635R1000 | 3P+E | красный | 440-460 | 60 |
| 416MHS6 | 2CMA167640R1000 | 3P+N+E | красный | 346-415 | 50 и 60 |
Розетки 32А IP44 с блокировкой и выключателем
Категория: Critical&Safe
Оболочка: полиэфирный термопласт PBT
Кабельный ввод: удаляемая заглушка d25мм/М25, диафрагменная уплотнительная заглушка в комплекте
Сечение кабеля: 2,5-10 кв.мм
Выключатель может быть снабжен вспомогательным контактом
| Тип | Артикул | Полюса | Цветовой код | Напряжение, В | Частота, Гц |
|---|---|---|---|---|---|
| 232MHS4 | 2CMA167668R1000 | 2P+E | желтый | 100-130 | 50 и 60 |
| 232MHS6 | 2CMA167669R1000 | 2P+E | синий | 200-250 | 50 и 60 |
| 332MHS5 | 2CMA167676R1000 | 3P+E | черный | 600-690 | 50 и 60 |
| 332MHS6 | 2CMA167677R1000 | 3P+E | красный | 380-415 | 50 и 60 |
| 332MHS7 | 2CMA167678R1000 | 3P+E | черный | 480-500 | 50 и 60 |
| 332MHS9 | 2CMA167679R1000 | 3P+E | синий | 200-250 | 50 и 60 |
| 432MHS6 | 2CMA167686R1000 | 3P+N+E | красный | 346-415 | 50 и 60 |
Розетки 63А IP44 с блокировкой и выключателем
Категория: Critical&Safe
Оболочка: полиэфирный термопласт PBT
Кабельный ввод: удаляемые заглушки 2хd32мм, диафрагменная уплотнительная заглушка в комплекте
Сечение кабеля: 6-25 кв.мм
Выключатель может быть снабжен вспомогательным контактом
Ручка выключателя запирается на замок
| Тип | Артикул | Полюса | Цветовой код | Напряжение, В | Частота, Гц |
|---|---|---|---|---|---|
| 263MHS4 | 2CMA167714R1000 | 2P+E | желтый | 100-130 | 50 и 60 |
| 263MHS6 | 2CMA167715R1000 | 2P+E | синий | 200-250 | 50 и 60 |
| 363MHS5 | 2CMA167719R1000 | 3P+E | черный | 600-690 | 50 и 60 |
| 363MHS6 | 2CMA167721R1000 | 3P+E | красный | 380-415 | 50 и 60 |
| 363MHS7 | 2CMA167722R1000 | 3P+E | черный | 480-500 | 50 и 60 |
| 363MHS9 | 2CMA167723R1000 | 3P+E | синий | 200-250 | 50 и 60 |
| 463MHS6 | 2CMA167727R1000 | 3P+N+E | красный | 346-415 | 50 и 60 |
Водонепроницаемые розетки с блокировкой и выключателем
горизонтальные
Розетки 16А IP67 с блокировкой и выключателем
Категория: Critical&Safe
Оболочка: полиэфирный термопласт PBT
Кабельный ввод: удаляемые заглушки d25мм/М25, сальник в комплект поставки не входит
Сечение кабеля: 1,5-4 кв.мм
Выключатель может быть снабжен вспомогательным контактом
| Тип | Артикул | Полюса | Цветовой код | Напряжение, В | Частота, Гц |
|---|---|---|---|---|---|
| 216MHS4W | 2CMA167800R1000 | 2P+E | желтый | 100-130 | 50 и 60 |
| 216MHS6W | 2CMA167801R1000 | 2P+E | синий | 200-250 | 50 и 60 |
| 216MHS9W | 2CMA167802R1000 | 2P+E | красный | 380-415 | 50 и 60 |
| 216MHS12W | 2CMA167803R1000 | 2P+E | серый | трансф. | 50 и 60 |
| 216MHS1W | 2CMA167804R1000 | 2P+E | серый | перем.ток | |
| 316MHS2W | 2CMA167805R1000 | 3P+E | зеленый | >50 | >300-500 |
| 316MHS3W | 2CMA167806R1000 | 3P+E | серый | 380/440 | 50/60 |
| 316MHS4W | 2CMA167807R1000 | 3P+E | желтый | 100-130 | 50 и 60 |
| 316MHS5W | 2CMA167808R1000 | 3P+E | черный | 600-690 | 50 и 60 |
| 316MHS6W | 2CMA167809R1000 | 3P+E | красный | 380-415 | 50 и 60 |
| 316MHS7W | 2CMA167810R1000 | 3P+E | черный | 480-500 | 50 и 60 |
| 316MHS9W | 2CMA167811R1000 | 3P+E | синий | 200-250 | 50 и 60 |
| 316MHS10W | 2CMA167812R1000 | 3P+E | зеленый | >50 | 100-300 |
| 316MHS11W | 2CMA167813R1000 | 3P+E | красный | 440-460 | 60 |
| 316MHS1W | 2CMA167814R1000 | 3P+E | серый | перем.ток | |
| 416MHS2W | 2CMA167815R1000 | 3P+N+E | зеленый | >50 | >300-500 |
| 416MHS3W | 2CMA167816R1000 | 3P+N+E | серый | 380/440 | 50/60 |
| 416MHS4W | 2CMA167817R1000 | 3P+N+E | желтый | 100-130 | 50 и 60 |
| 416MHS6W | 2CMA167818R1000 | 3P+N+E | красный | 346-415 | 50 и 60 |
| 416MHS7W | 2CMA167819R1000 | 3P+N+E | черный | 480-500 | 50 и 60 |
| 416MHS9W | 2CMA167820R1000 | 3P+N+E | синий | 208-250 | 50 и 60 |
| 416MHS11W | 2CMA167821R1000 | 3P+N+E | красный | 440-460 | 60 |
| 416MHS1W | 2CMA167822R1000 | 3P+N+E | серый | перем.ток |
Розетки 32А IP67 с блокировкой и выключателем
Категория: Critical&Safe
Оболочка: полиэфирный термопласт PBT
Кабельный ввод: удаляемые заглушки d25мм/М25, сальник в комплект поставки не входит
Сечение кабеля: 2,5-10 кв.мм
Выключатель может быть снабжен вспомогательным контактом
| Тип | Артикул | Полюса | Цветовой код | Напряжение, В | Частота, Гц |
|---|---|---|---|---|---|
| 232MHS4W | 2CMA167847R1000 | 2P+E | желтый | 100-130 | 50 и 60 |
| 232MHS6W | 2CMA167848R1000 | 2P+E | синий | 200-250 | 50 и 60 |
| 232MHS9W | 2CMA167849R1000 | 2P+E | красный | 380-415 | 50 и 60 |
| 232MHS12W | 2CMA167850R1000 | 2P+E | серый | трансф. | 50 и 60 |
| 232MHS1W | 2CMA167851R1000 | 2P+E | серый | перем.ток | |
| 332MHS2W | 2CMA167852R1000 | 3P+E | зеленый | >50 | >300-500 |
| 332MHS3W | 2CMA167853R1000 | 3P+E | серый | 380/440 | 50/60 |
| 332MHS4W | 2CMA167854R1000 | 3P+E | желтый | 100-130 | 50 и 60 |
| 332MHS5W | 2CMA167855R1000 | 3P+E | черный | 600-690 | 50 и 60 |
| 332MHS6W | 2CMA167856R1000 | 3P+E | красный | 380-415 | 50 и 60 |
| 332MHS7W | 2CMA167857R1000 | 3P+E | черный | 480-500 | 50 и 60 |
| 332MHS9W | 2CMA167858R1000 | 3P+E | синий | 200-250 | 50 и 60 |
| 332MHS10W | 2CMA167859R1000 | 3P+E | зеленый | >50 | 100-300 |
| 332MHS11W | 2CMA167860R1000 | 3P+E | красный | 440-460 | 60 |
| 332MHS1W | 2CMA167861R1000 | 3P+E | серый | перем.ток | |
| 432MHS2W | 2CMA167862R1000 | 3P+N+E | зеленый | >50 | >300-500 |
| 432MHS3W | 2CMA167863R1000 | 3P+N+E | серый | 380/440 | 50/60 |
| 432MHS4W | 2CMA167864R1000 | 3P+N+E | желтый | 100-130 | 50 и 60 |
| 432MHS6W | 2CMA167865R1000 | 3P+N+E | красный | 346-415 | 50 и 60 |
| 432MHS7W | 2CMA167866R1000 | 3P+N+E | черный | 480-500 | 50 и 60 |
| 432MHS9W | 2CMA167867R1000 | 3P+N+E | синий | 208-250 | 50 и 60 |
| 432MHS11W | 2CMA167868R1000 | 3P+N+E | красный | 440-460 | 60 |
| 432MHS1W | 2CMA167869R1000 | 3P+N+E | серый | перем.ток |
Розетки 63А IP67 с блокировкой и выключателем
Категория: Critical&Safe
Оболочка: полиэфирный термопласт PBT
Кабельный ввод: удаляемые заглушки 2хd32мм, сальник в комплект поставки не входит
Сечение кабеля: 6-25 кв.мм
Выключатель может быть снабжен вспомогательным контактом
Ручка выключателя запирается на замок
Источник
