Audient ASP510 Surround Sound Controller User Manual

Bypass lcrs ste mno bus enc o/p, 010 isolate, Cut ref dir play a play 1 play b play 2

RISK OF
ELECTRIC SHOCK
DO NOT OPEN

RISQUE DE CHOC
NE PAS ENLEVER

ALWAYS
REPLACE
WITH SAME
FUSE TYPE:
230V T250mA
115V T500mA

THIS EQUIPMENT MUST BE EARTHED
DO NOT EXPOSE TO RAIN OR MOISTURE

SURROUND RECORD B

SURROUND RECORD A

SURROUND PLAY B

SURROUND PLAY A

SURROUND BUS INPUTS

5.1 AND STEREO MIXES FROM CONSOLE

2 TRACK TAPE B RECORD/PLAYBACK

2 TRACK TAPE A RECORD/PLAYBACK

SURROUND A RECORD/PLAY

DOLBY DIGITAL ENCODED RECORD/PLAY

TO POWER AMPS/SPEAKERS

SURROUND AND STEREO MIXES FROM CONSOLE

MULTI TRACK RECORDER A

TWO TRACK RECORDER B

TWO TRACK RECORDER A

Dolby DP562 DECODER

Dolby DP569 ENCODER

DOLBY DIGITAL
RECORD

DOLBY DIGITAL
PLAY

CONSOLE CONTROL ROOM AND GUIDE
OUTPUT SIGNALS, SOLO AND TALKBACK LOGIC

5.1 and DOLBY DIGITAL MIXING

ANALOGUE SIGNAL PROCESSING

The ASP510 provides a number of
solutions for preparing 5.1 and Dolby
Digital masters. The schematic shown
assumes that both 5.1 and Dolby Digital are
to be created simultaneously.

The 5.1 mix from the console is
connected to the ASP510 via its
SURROUND BUS port with the 5.1
recorder interfaced via the
SURROUND A RECORD and PLAY ports,
monitoring is via the SURROUND A
RECORD AND PLAY monitor source
selection switches.

Dolby Digital encoders and decoders
are connected to the ASP510 SURROUND
B RECORD AND PLAY connectors (via
suitable convertors depending on the type
of codecs being used). The encoded output
is then recorded on two track machine C
with the machine output connected to the
decoder input and thereby to the ASP510.

The direct and recorded 5.1 mix can now
be monitored by using SURROUND A
PLAY and RECORD monitor selection
switches. Selecting SURROUND B PLAY
as the monitor source enables the decoded
output to be monitored before and after
tape (record/playback switching is
performed by the recorder).

The two track machines may be used to
record either the Stereo mix from the
console or a stereo downmix of the 5.1
mix by selecting BUS or DOWNMIX
respectively as the STEREO RECORD
SOURCE.

If a recording of the Dolby Digital encoded
5.1 mix is not required the encoder and
decoder may be looped together and
connected to the ASP510 ENCODER and
DECODER ports. The codecs can then be
inserted into the monitor chain by
depressing the ENCODER/DECODER
switch.

Compatibility checks are possible at all
times using the MONITOR FORMAT
selection switches.

Источник

Audient ASP510

Audient ASP510
Мониторный контроллер

Контроллер ASP510 создан для беспроблемной интеграции с любым устройством объёмного звука на базе консоли или DAW для обеспечения комплексного контроля и записи функций различных форматов объемного звучания.

Основные особенности интерфейса

Рэковая система дистанционного управления

ASP510 — это рэковый контроллер дистанционного управления, коммутируемый посредством стандартного кабеля CAT-5. За обработку сигнала отвечает рэковая консоль высотой 1U, оборудованная бесшумной вентилляцией, абсолютно не мешающей прослушиванию при размещении в контрольной комнате. Управляемый эргономичным и компактным пультом дистанционного управления, предназначенным для удобного размещения на Вашем рабочем столе, ASP510 легко впишется в Ваш рабочий процесс и быстро обеспечит быстрый доступ и контроль над творческим рабочим процессом.

5 мониторных форматов

ASP510 позволяет быстро переключаться между 5 предустановленными мониторными форматами: Film, LCRS, Stereo, Mono и Aux. Данный функционал позволит Вам быстро проверять Ваши миксы на различных настройках объемного звучания. Это идеальный инструмент для пост-производственной работы в любой отрасли. Также доступна опция байпаса, позволяющая быстро переключаться на Ваши консоли или главные стерео-выходы DAW.

ASP510 легко интегрируется с Вашими консолями или функционалом Вашей DAW, предоставляя полный контроль над процессом мониторинга. Контроллер также позволяет изолировать/обрезать отдельные спикеры в пределах Ваших настроек объёмного звучания или стереофонического звука — идеально для точного определения элементов Вашего микса.

Поддержка нескольких источников объёмного звучания

ASP510 позволяет контролировать три объёмных (до 5.1) и три стереоисточника. Предоставление нескольких входов объёмного и стерео звучания, а также специальных вставок энкодер/декодер и всестороннего интерфейса консоли упрощает настройку в соответствии с Вашими требованиями.

ASP510 будет легко интегрироваться с Вашей консолью для записи, обеспечивая эффективный и интуитивно понятный контроль в эргономичном форм-факторе. Вне зависимости от задач и условий, ASP510 — идеальное решение для мониторинга объёмного звучания для Вашей студии.

• 6 Preset Monitor Formats
• Supports three 5.1 Surround and three Stereo Formats
• 8 Inputs from Console ( 5.1 SURROUND plus STEREO)
• 8 Outputs to Recorders ( 5.1 SURROUND plus STEREO)
• Switchable ENCODER/DECODER Insertion
• 6 Speaker Outputs, each with Level Trims
• Individual Speaker CUT/ISOLATE Functions
• Universal Console Solo and Monitor System Interface
• User Definable Monitor REFERENCE and DIM Levels
• Internal Pink Noise Generator
• Guide Track Input
• Ergonomic Control Surface

Вес	4 кг
Количество аналоговых входов	6
AUX входы	Нет
Общее количество выходов	4
Вход для Talkback микрофона	Нет
Вход для измирительного микрофона	Нет
Встроенный микрофон	Нет
Поддержка 5.1	Есть
Поддержка 7.1	Нет
Акустическая коррекция	Нет
Разъем для подключения наушников	Нет

Оставьте свой номер телефона, менеджер свяжется с вами в ближайшее время.

Источник

Audient ASP510 Surround Sound Controller User Manual

0

IMPORTANT SAFETY INSTRUCTIONS .

MAINS POWER SUPPLY .

REMOTE CONTROL CONNECTION .

CONFIGURING YOUR INSTALLATION .

FUNCTIONS AND CONTROLS .

ASP510 SURROUND PROCESSOR RACK .

ASP510 REMOTE CONTROL .

Thank you for selecting an ASP500 Series controller for your application.

We have designed this equipment to provide you with the best possible tool to deal with today’s demanding requirements.

We have taken a great deal of pride and care in the manufacture of this equipment so that it will provide consistent and reliable performance.

Please take a little time to study the contents of this manual so that you can be sure of getting the best performance from this equipment.

UNPACKING

Your ASP500 Series Controller has been carefully and meticulously tested and inspected before despatch.

Please check for any signs of transit damage. If any signs of mishandling are found please notify the carrier and your dealer immediately.

Your ASP500 Series Controller packing should contain an ASP510 Surround Processor rack unit, an ASP510 Remote Control, a mains power cord, and a CAT5 interconnecting cable, along with this manual.

Please read all of these instructions and save them for later reference before attempting to connect the ASP510 to the AC power source. To prevent electrical shock and fire hazard follow all the warnings and instructions marked on the ASP510 Surround Processor rack unit.

· This unit is connected via its power cord to the mains safety earth.

NEVER OPERATE THE UNIT WITH THIS EARTH CONNECTION REMOVED

· Check that the correct operating voltage has been set for your AC mains supply

· Check that the fuse fitted is the correct type for the mains voltage selected

· Always replace fuse with the correct

FUSES

Please note that the fuse ratings for the two voltage ranges are different – 20mm T250mA for the 230v setting and 20mm T500mA for the 115v setting. Always replace fuses with the same type. The mains fuse is very unlikely to fail under normal use and caution should be excercised if a failure should occur. Check the mains voltage setting, condition of the mains cord and integrity of the mains supply before replacing the fuse.

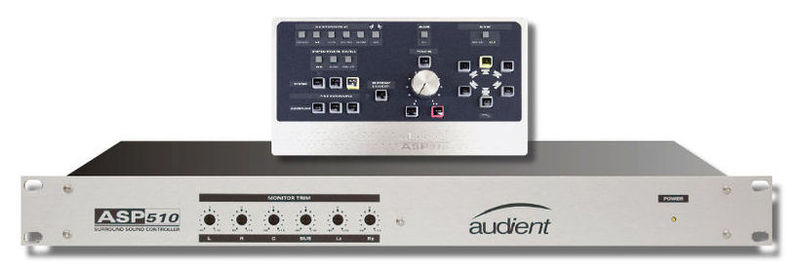

The ASP510 consists of two units, a 1u rack mount processor and a small remote control, which would normally be sited on the main mixing console control surface or on the desk top adjacent to a DAW.

The ASP510 rack processor is fan cooled and care should be taken not to obstruct the unit’s ventilation holes. Adequate air flow must be provided within rack cases to prevent the unit from overheating.

The front panel of the ASP510 Remote Control features a rugged under-surface printed polycarbonate overlay. Exposure to direct sunlight for extended periods should be avoided as this can have a detrimental effect on the overlay panel.

MAINS POWER SUPPLY

VOLTAGES

The ASP510 Surround Processor rack unit features an external mains voltage selector. Switched to the 230v position the unit will operate without performance degradation from 210v to 250v. In the 115v setting it will accept from 105v to 125v. Do not attempt to operate the unit outside the ranges defined above.

For 100v operation please contact your dealer.

AUDIO INTERFACES

The ASP510 Controller has been designed and developed to provide highly robust system integration interfaces, allowing worry-free system hook-up under the most demanding situations.

Inputs and outputs are implemented using advanced electronically balanced or ground sensing topologies and are fitted with extensive RFI rejection networks.

PIN CONVENTIONS

Signal interfaces are provided on 25 pin D Sub type connectors with 4-40 screw thread jack posts. Wiring is in accordance with the DA88 convention. Pin allocations are shown in detail on the next page.

Important : When preparing your D-SUB interface cables please note that the maximum shell size that can be accommodated is 18 x 60mm.

To unbalance the outputs of the ASP510 the -ve Pin should be connected to its adjacent 0v pin at the output of the ASP510 Surround Processing rack unit. Similarly, inputs from unbalanced sources should be connected via twin screened cables with the -ve Pin connection tied to the screen at the unbalanced source.

In order to maintain optimum EMC performance it is important that screens are properly connected at both ends of cable runs.

In this way the electromagnetic shield provided by the equipment chassis and the cable screens will be optimised to reject interference. It is recommended that only high quality braided screen cables are used to avoid compromising EMC performance.

Источник

Контроллер мониторов Audient ASP510

При оплате банковской картой через наш сайт используется эквайринг от Сбербанка, который помогает сохранить конфиденциальность персональных и платёжных данных покупателя.

Большинство товаров имеют гарантийный срок 6 месяцев , исчисляемый со дня передачи товара потребителю. Исключение составляют бренды Elektron, Pioneer, Sony, RME, Yamaha и Steinberg (для них гарантия составляет 12 месяцев), а также Casio, ADAM (гарантия 2 года)

154 447 ₽

Бесплатно по всей России

Контроллер ASP510 Surround Sound может работать с любой консолью или DAW, обеспечивая комплексный мониторинг звука и давая возможность записи в различных форматах surround. Это устройство для удаленной настройки подключается с помощью стандартного кабеля CAT-5. Обработка и другие операции с сигналом происходит в блоке 1RU, который оборудован бесшумным вентилятором, что идеально подходит для студии и не нарушает процесса мониторинга звука.

ASP510 дает возможность быстрого переключения между пятью пресетами для мониторов: Film, LCRS, Stereo, Mono и Aux, позволяющими вам быстро проверить свои миксы с различными настройками. Это делает данный контроллер идеальным инструментом для постпродакшна в любой из звуковых индустрий. Имеется функция Bypass, позволяющая быстро переключаться между консолями или выходами DAW.

Характеристики:

• контроллер для мониторов Audient ASP510;
• 6 пресетов Monitor Formats;
• поддержка 5.1 Surround и трех стерео-ресурсов;
• 8 входов от консоли ( 5.1 Surround + Stereo);
• 8 выходов для записи ( 5.1 Surround + Stereo);
• переключение Encoder/Decoder;
• 6 выходов для динамиков, каждый оборудован Level Trim;
• функции Monitor Reference и Dim levels с пользовательскими настройками;
• генератор Internal Pink Noise;
• вход Guide track;
• частотная характеристика: ±0.25 дБ, 22 Гц -22 кГц;
• размеры: 230 x 120 x 40 мм;
• вес: 5 кг.
