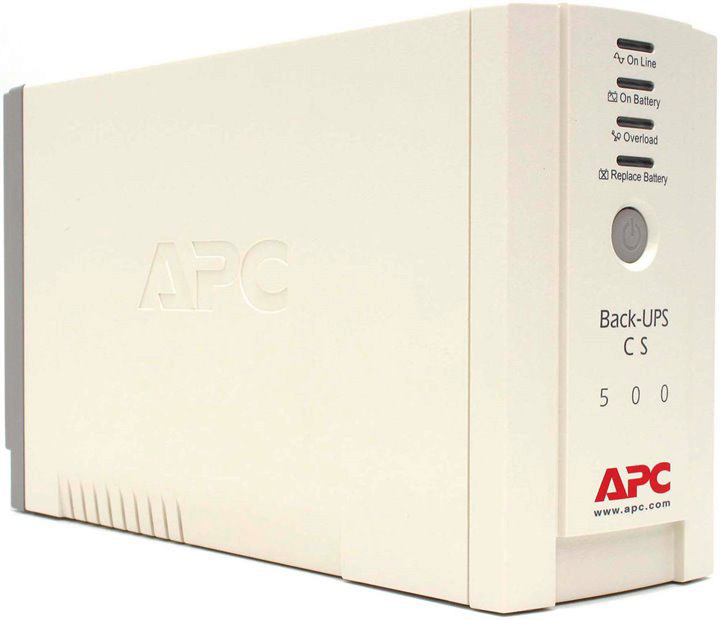

Сегодня речь пойдет о доработке консольного порта ИБП APC Back-UPS CS 500

И так, в чем же суть доработки выше обозначенного упса ? А все предельно просто — на консольный порт, являющийся розеткой RJ50 (в отличии от RJ45 — обычной Ethernet-розетки), имеющиму 10 контактов, выведен полноценный USB и еще пара мутных линий, используемых при подключении по RS232 (вот тут — если не вру !).

Просьба оратить ВНИМАНИЕ на то, что отчет распиновки идет от 10 к 1 (сверху вниз), если смотреть на розерку ! Обычно считают от вилки, но тут проще показать именно на том, что будем выпаивать и выбрасывать, дабы не путаться с зеркалированием и т.д.

Вот и дата-порт

Разобрать упс сможет и младенец, поэтому на этом не тормозим, а едем дальше. В принципе, достаточно от платы отключить только разъемы батареи. Остальное вытаскивается так и при пайке совершенно не мешает. Перепутать подключение батареи назад надо еще умудриться. На плате есть маркировка.

1″/> После изятия платы. Вид со стороны монтажа. Нумерация слева направо — 10->1 Теперть о распиновке и соответствии RJ50 — USB

— Т.е. если совсем лениво, можно задублировать 1 и 10 контакты на 5 и 6 (благо не используются и висят в воздухе), тем самым использовать в RJ50 джек RJ45.

— Как вариант номер 2 — все тоже самое, но с перепайкой разъема под RJ45

— Найти RJ50 и собрать провод-переходник.

Как раз благодаря Дмитрию из комментариев, который дал ссылку на картинку размещенную ниже, можно наглядно оценить что требуется сделать, если Вы решили делать просто переходник USB RJ50. Думаю с ней все становится вообще ясно как 2 рубля.

Вот и дата-порт

Ну а поскольку «это не наш мэтод» (с), едем дальше.

А причина в том, что я на 100% уверен — если от упса отрубить дата-кабель, то через какое-то время его невозможно будет найти в квартире. Поэтому решено было использовать самый обычный шнур USB A — USB B которым подрубается свинское количество переферии к компу.

Вот этого друга мы и будем впаивать Переходная «плата» Прикидка

Переходная плата использовалась для того, чтобы не сверлить под USB плату упса, т.е. если обратить внимание — распайка RJ50 лесенкой, а USB — «квадратно-гнездовая». Да и места под монтаж не развернуться, так что решено было USB лепить вверх-ногами, напаивать плату (для надежности) и подпаиваться 4 проводками обычной витухи.

Распиновка разъемов USB 10″/> Провода уже припаяны. Распиновка слева направо 1->10 Прикидка. Пайка валенком, так что качество прет ! Сзади. Перекрестие для удобство монтажа. Намертво крепим стяжкой через фикс.отверстия от RJ50 Под задник разъема подложена второпластовая изолирующая полоска Стандартный аццкий прием ! Вклеено насмерть ! «Как скала» (с). А это вид уже собранного упса

Дальше натюр-испытания с зажмуренными глазами и мольбами. Ну я так всегда делать. с детства 😄. Втыкаем упс в 220, в упс суем usb-шнур и . винда увидела что-то новое. Дальше ставятся в автома дрова и вуаля ! Устройство готово к работе.

Детект и установка Уперед ! К пропаже электричества !

Родной APC софт, как и ранее, оказался косым убожеством. При отрубании упса на стенде, завернул винду в сон, по возвращениею из которого, отвалилась клава до перезагрузки машины. Но как известно — 7 бед, 1 ресет !

Короче все пашет ! А кто подскажет софт, для НЕ Smart APC упсов и способный пахать по USB а не только COM-порту — милости в комменты.
